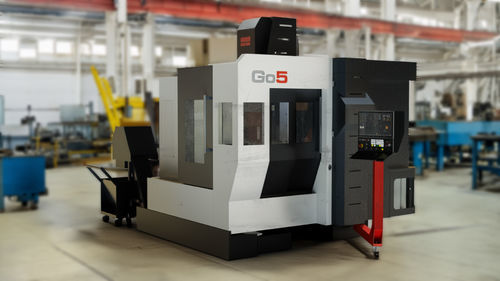

Centro de usinagem de 5 eixos Go5

verticalcom mesa móveltipo pórtico

Visão geral
O FIDIA Go5 é um centro de fresagem 5 eixos de alta velocidade com pórtico fixo e mesa móvel, projetado para maximizar a rigidez em um espaço compacto. A estrutura monobloco é totalmente fabricada em fundições de ferro fundido de grande massa para garantir estabilidade térmica e elevado amortecimento de vibrações em todas as operações de usinagem. A base inclinada a 45° otimiza a integração da mesa basculante/rotativa e favorece a queda natural dos cavacos para o sistema de evacuação.

Destaques

• Acessibilidade: Duas grandes portas deslizantes permitem carregamento frontal e lateral das peças.
• Instalação: A rigidez estrutural evita a necessidade de fundações especiais em pisos industriais adequados.
• Gestão de cavacos: Sistema integrado com rosca frontal e transportador traseiro como padrão.

Estrutura
O Go5 adota uma arquitetura de pórtico fixo com mesa móvel, construída em fundições de ferro fundido de alta massa para priorizar a estabilidade dinâmica. Esta construção proporciona excelente amortecimento de vibrações, comportamento térmico superior e redução da deriva geométrica em ciclos longos. A base inclinada a 45° funciona como elemento portante, distribuindo massas para rigidez torsional e precisão em todo o volume de trabalho.

Instalação Plug & Play
Projetado para flexibilidade logística: o monobloco de ferro fundido permite instalação em pisos industriais de boa qualidade sem fundações especiais. O nivelamento é realizado através de suportes antivibração para reduzir o tempo de comissionamento. A estrutura autoportante possibilita realocações e elevações sem comprometer o alinhamento geométrico original ou a precisão.

Unidade de fresagem
O Go5 pode ser equipado com duas famílias de fusos para atender necessidades de produção desde desbaste em alta velocidade até acabamento de ultra-precisão. Cada fuso conta com circuito de refrigeração fechado para rolamentos e enrolamentos. A lubrificação dos rolamentos é por mínima quantidade de ar/óleo, gerenciada automaticamente para garantir durabilidade em operação contínua de alta velocidade.

Especificações técnicas e Layout (extrato D321)
Percursos D321 | X: 3000 mm | Y: 2200 mm | Z: 1100 mm
Velocidade eixos: 24 m/min
Dimensões da mesa (D321): 3000 x 2000 mm
Capacidade de carga da mesa (D321): 3500 Kg/m²

Especificações técnicas (layout alternativo)
Percursos eixos: X 600 mm (23.6") | Y 850 mm (33.5") | Z 450 mm (18")
Velocidade eixos: 30 m/min
B - Inclinação (Mesa): ±180°
C - Rotação (Mesa): 360° contínuo
Diâmetro do prato da mesa: Ø400 mm (15.7")
Capacidade máxima da mesa: 300 kg (660 lb)

Opções de fuso
M3A/20-18 vs M3A/19-36
Velocidade máxima do fuso: 18.000 rpm | 36.000 rpm
Potência máxima (S1/S6): 11.7 / 20 kW | 17 / 19.5 kW
Par máximo (S1/S6): 26 / 80 Nm | 11 / 12.5 Nm
Porta-ferramenta: HSK-A63 | HSK-E50
Refrigeração do fuso: circuito fechado para rolamentos e enrolamentos; lubrificação de rolamentos por sistema ar/óleo de mínima quantidade com gestão automática.

Características / Dados técnicos

• Modelo: Go5
• Configuração: Pórtico fixo com mesa móvel; base inclinada 45°
• Estrutura: Fundições em ferro fundido de grande massa (monobloco)
• Peso aproximado: ~8.000 kg
• Acessibilidade: Carregamento frontal e lateral via duas grandes portas deslizantes
• Fundações: Não requer fundações especiais em pisos adequados; suportes antivibração para nivelamento
• Gestão de cavacos: Rosca frontal integrada e transportador traseiro
• Percursos D321: X 3000 mm, Y 2200 mm, Z 1100 mm
• Velocidade eixos D321: 24 m/min
• Dimensões mesa (D321): 3000 x 2000 mm
• Capacidade de carga mesa (D321): 3500 Kg/m²
• Percursos alternativos: X 600 mm; Y 850 mm; Z 450 mm
• Velocidade eixos (layout alternativo): 30 m/min
• Diâmetro do prato da mesa: Ø400 mm
• Capacidade máxima da mesa: 300 kg
• B - Inclinação (Mesa): ±180°
• C - Rotação (Mesa): 360° contínuo
• Opções de fuso: M3A/20-18 (18.000 rpm) e M3A/19-36 (36.000 rpm)
• Potência fuso (S1/S6): até 20 kW / até 19.5 kW conforme versão
• Par fuso (S1/S6): até 80 Nm conforme versão
• Porta-ferramenta: HSK-A63 ou HSK-E50
• Sistemas integrados: refrigeração a circuito fechado para fusos, lubrificação mínima ar/óleo para rolamentos
