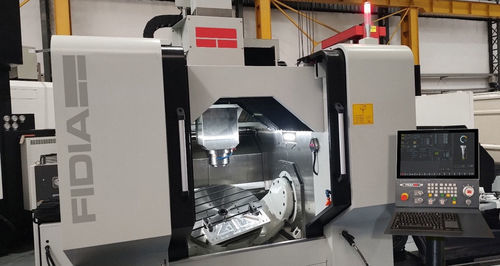

Centro de usinagem de 5 eixos Go9

verticalpara açopara alumínio

Visão geral
O Go9 é um centro de usinagem portal de 5 eixos concebido para fresamento em alta velocidade de peças complexas em aço, aço temperado, alumínio e titânio. Estrutura de pórtico em fundição com bancada monobloco em U que oferece rigidez e estabilidade térmica. Pegada compacta, sem necessidade de fundação especial, massa de amortecimento de 24 t. Motores torque diretos nos eixos A e C e controlo térmico ativo em toda a cadeia cinemática tornam o Go9 adequado para oficinas de moldes, fornecedores aeroespaciais e fabricantes de matrizes automotivas.

Principais características

• Estrutura integral em ferro fundido
  Base monobloco em U de 24 t. Não requer fundação especial. Elevada estabilidade térmica e amortecimento de vibrações.
• Eixos A e C acionados por motores torque
  Movimento sem folga com encoders directos. Dois motores no berço do eixo A para máxima rigidez. Arrefecimento activo em todos os motores.
• Controlo térmico activo
  Chiller dedicado para fusos de esferas XYZ e para motores directos A e C. Spindle refrigerado com chiller independente para evitar alongamento térmico.
• Sistema de fusos de esferas de alta velocidade
  Fusos classe C3, pré-carregados e coolant-through em XYZ. Eixo Y do pórtico com motor duplo e dupla régua óptica para acionamento simétrico.

Aplicações

• Moldes de injeção plástica: Usinagem em aço e aço temperado de componentes de moldes complexos e de alta precisão para automóvel e lentes ópticas.
• Fôrmas de forjamento: Fôrmas em aço temperado para forjamento a quente nos setores automóvel e industrial.
• Aeroespacial: Suportes, peças rotativas para turbinas a jato e componentes estruturais em alumínio e titânio.

Informações técnicas (tabelas)
Notas técnicas: Todos os dados de precisão de acordo com VDI 3441. Condições de referência: 20°C, desvio máx. 3°C, variação máx. 1°C/h.

PARÂMETRO : VALOR
Eixos lineares (XYZ) :
X : 800 mm
Y : 900 mm (+330 mm)
Z : 620 mm
Velocidade máx. (X, Y, Z) : 48 m/min

Dados da máquina
Área ocupada : 4400 x 3200 mm
Peso total : 24 000 kg

OPÇÕES DE SPINDLE
Opções : M3A/32-18 (STD) | M3A/35-24 (OPT)
Potência máx. S1 / Potência máx. S6 : 26 kW / 32 kW | 25 kW / 35 kW
Torque máx. S1 / S6 : 124 Nm / 154 Nm | 83 Nm / 119 Nm
Velocidade máx. : 18 000 rpm | 24 000 rpm
Porta-ferramenta : HSK-A63 | HSK-A63
Lubrificação do spindle : Graxa permanente | Ar/Óleo

MAGAZINE DE FERRAMENTAS
Standard : 48 pockets (HSK), tipo corrente, braço de troca
Opcional : 96 pockets (HSK), tipo disco

MESA TRT/800
Diâmetro mesa : Ø 800 mm
Diâmetro rotativo máx. (swing) : Ø 1000 mm
Ranhuras T : 9 x 14 mm, passo 90 mm
Carga máx. : 1200 / 950 kg
Curso eixo A : ±125°
Curso eixo C : Endless (360° contínuo)
Resolução posicional : 0.001°
Torque de aperto C / A : 3000 Nm / 6000 Nm

Nota: Imagens dos sistemas CNC na página do produto (nC19, C20). Go9 disponível também com controlo SIEMENS "Sinumerik ONE" como opção.
