Fresadora de 5 eixos BRIDGE series

verticalcom mesa móveltipo pórtico

Visão geral do produto

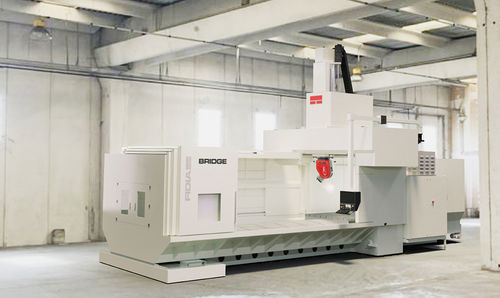

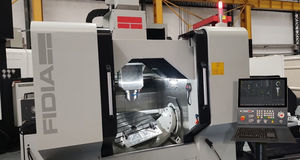

O Fidia BRIDGE é um centro de usinagem 5 eixos com estrutura de pórtico fixa e mesa móvel. Componentes em ferro fundido de alta qualidade, otimizados por FEM, proporcionam a rigidez estrutural necessária para desbaste em alta velocidade e acabamentos com alta qualidade superficial. A máquina foi projetada para precisão e produção pesada.

Aplicações e flexibilidade
O amplo espaço entre as colunas facilita o manuseio e a montagem de dispositivos e peças complexas. Com a cabeça bi-rotativa FIDIA, opções de fuso, sistemas de medição integrados, magazine de ferramentas até 60 posições e sistema de refrigeração em alta pressão, o BRIDGE adapta-se à produção de moldes, modelos, protótipos e componentes estruturais aeronáuticos.

Configuração e tamanhos
A série BRIDGE está disponível em três configurações de cursos de eixos e duas opções de fuso para a cabeça bi-rotativa 5 eixos FIDIA.

Mesa (projeto e capacidade)
A mesa móvel no eixo X possui ranhuras em T para fixação da peça. O suporte total da mesa ao longo de todo o curso elimina balanços e desvios durante a usinagem. Guias de rolos de precisão e fusos de esferas classe C3, acoplados diretamente a motores brushless dos eixos, garantem alta dinâmica, precisão e repetibilidade. A cinemática é protegida por coberturas em aço inoxidável para evitar contaminação por pó, cavacos e fluido de corte.

Estrutura
Estrutura de pórtico robusta com base reforçada e nervuras densas para garantir máxima rigidez e resistência às cargas de corte, assegurando suporte estável da mesa em operações pesadas.

Destaques de projeto Y, Z
O eixo Y possui um carro suportado por três guias de rolos posicionadas em dois lados da viga para manter a ortogonalidade. O RAM vertical tem seção generosa e é acionado por dois fusos de esferas em tandem com motores brushless para minimizar deformações e preservar precisão constante.

Cabeça bi-rotativa M5A
A cabeça M5A é otimizada para fresamento em alta velocidade e apresenta estrutura compacta e assimétrica em ferro fundido para estabilidade térmica. É adequada para usinagem de aço, ferro fundido e alumínio, permitindo acesso a áreas de difícil alcance.

Matriz de tamanhos (curso dos eixos e dados da mesa)
Curso dos eixos | BRIDGE 2 | BRIDGE 3 | BRIDGE 4
X (mm) | 2.200 (86") | 3.200 (126") | 4.200 (165")
Y (mm) | 1.750 (69") | 2.250 (88") | 2.250 (88")
Z (mm) | 1.000 (39") | 1.000 (39") | 1.000 (39")
Dimensão da mesa (XY) | 2.000 x 1.600 (79" x 63") | 3.000 x 1.600 (118" x 63") | 4.000 x 1.700 (157" x 67")
Carga máxima (Kg) | 6.000 | 8.000 | 12.000

Opções e acessórios

• Cabeça bi-rotativa FIDIA 5 eixos (M5A)
• Sistemas integrados de medição
• Magazine de ferramentas até 60 posições
• Sistema de refrigeração em alta pressão
• Duas opções de fuso para a cabeça

Características técnicas / especificações

• Tipo de máquina: centro de fresagem 5 eixos com pórtico fixo e mesa móvel
• Estrutura: ferro fundido de alta qualidade, otimizado por FEM, base reforçada com nervuras
• Cursos de eixos (X x Y x Z): ver matriz de tamanhos acima (BRIDGE 2 / BRIDGE 3 / BRIDGE 4)
• Dimensões mesa (XY): 2.000 x 1.600 / 3.000 x 1.600 / 4.000 x 1.700 mm (dependendo do modelo)
• Carga máxima da mesa: 6.000 kg (BRIDGE 2), 8.000 kg (BRIDGE 3), 12.000 kg (BRIDGE 4)
• Características da mesa: mesa móvel com suporte ao longo do curso e ranhuras em T para fixação
• Guias e transmissão: guias de rolos de precisão, fusos de esferas classe C3, motores brushless nos eixos
• Proteção: coberturas em inox para a cinemática (proteção contra pó, cavacos e fluido de corte)
• RAM: RAM vertical acionado por dois fusos de esferas em tandem com motores brushless
• Cabeça: cabeça bi-rotativa M5A, estrutura em ferro fundido, desenho compacto e assimétrico
• Acessórios: medição integrada, magazine de ferramentas até 60 posições, refrigeração em alta pressão
• Aplicações típicas: moldes, modelos, protótipos, peças estruturais aeroespaciais
