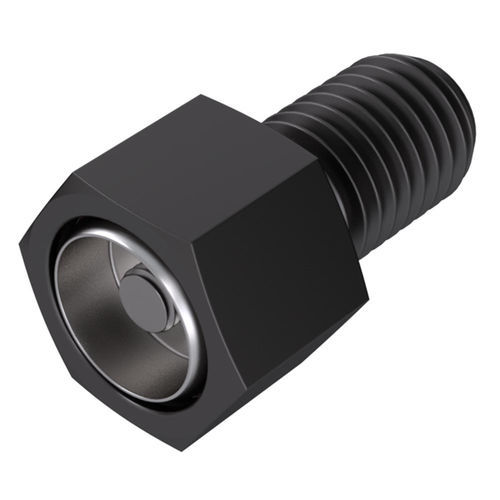

Parafuso de nivelamento BUH series

de cabeça sextavadaallen sextavado internoem aço inoxidável

Visão geral
A almofada substituível gira para permitir autoalinhamento em superfícies irregulares. A almofada substituível assenta numa taça esférica em aço inoxidável 440C endurecido (Rc 58/60) e é mantida no lugar com um parafuso de travamento. A almofada pode ser substituída quando desgastada ou quando for necessário um estilo diferente. A carcaça é feita em aço de liga, tratado termicamente a Rc 43/46 com acabamento em óxido negro. As peças abaixo referem-se apenas ao conjunto Swivot e não incluem uma almofada. As almofadas devem ser encomendadas separadamente, selecionando qualquer almofada fixa de preensão ou de apoio com o diâmetro apropriado.

Características

• Almofada substituível permite autoalinhamento em superfícies irregulares
• Almofada assenta em taça esférica em inox 440C endurecido (Rc 58/60)
• Almofada retida com parafuso de travamento para posicionamento seguro
• Carcaça: aço de liga, tratado termicamente a Rc 43/46, acabamento óxido negro
• Conjunto Swivot fornecido sem almofada; almofadas vendidas separadamente

Opções de peças disponíveis (representação em tabela)
Cabeçalho: ID - SKU/Número de peça - Rosca - Diâmetro almofada substituível (in) - L (in) - H (in) - H1 com almofada 3/8 in. (in) - H1 com almofada 1/2 in. (in) - SW (in) - V Graus - K (in) - Diâmetro da esfera (in) - Capacidade (Lbs)
101772 - BUH-0230 - 3/8-24 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101883 - BUH-0231 - 3/8-24 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101996 - BUH-0231X1.5 - 3/8-24 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102097 - BUH-0240 - 1/2-20 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
101965 - BUH-0370 - 3/8-16 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102080 - BUH-0375 - 3/8-16 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102177 - BUH-0375X1.5 - 3/8-16 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102362 - BUH-0500 - 1/2-20 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
102473 - BUH-0510 - 1/2-13 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937
102605 - BUH-0515 - 1/2-13 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937

Mídia & Documentos
Documento técnico do gripper disponível para este produto (PDF técnico).

Especificações técnicas

• Assento da almofada: taça esférica em inox 440C endurecido, dureza Rc 58/60
• Material da carcaça: aço de liga, tratamento térmico Rc 43/46
• Acabamento: óxido negro
• Retenção da almofada: parafuso de travamento
• Montagem: conjunto Swivot fornecido sem almofada; almofadas devem ser selecionadas e encomendadas separadamente para corresponder ao diâmetro
• Múltiplas opções de rosca e tamanho disponíveis (ver lista de peças acima)
