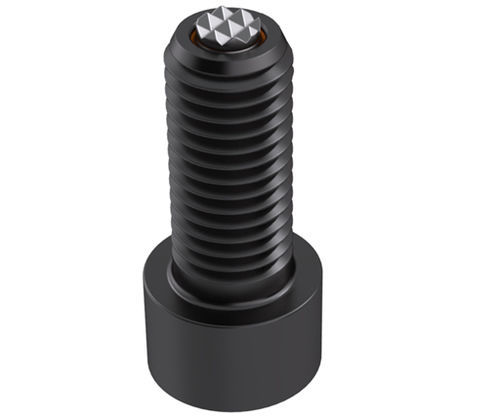

Parafuso de encosto TSH series

em aço inoxidávelem liga metálicade esfera orientável

Visão geral do produto Esses conjuntos de parafusos de impulso permitem aplicar força de impulso estática em linha reta sem transmitir forças torsionais ou radiais para a área de contato. O projeto com esfera flutuante permite que o parafuso de impulso continue a girar enquanto a esfera permanece estacionária contra a superfície de contato, sendo ideal para peças de formato irregular ou contornadas. A carcaça é em aço de liga, tratado termicamente a Rc 43/46 com acabamento em óxido preto. A esfera substituível é retida por um O-ring Viton que mantém contaminantes fora e permite o giro. A superfície abrasiva está permanentemente fundida a uma base em aço inoxidável série 300 e tem textura comparável a uma lixa grão 100. Partículas individuais de diamante concentram a pressão de retenção em uma área muito pequena e bem distribuída, proporcionando retenção superior com marcação mínima. A superfície diamantada oferece resistência ao desgaste excepcional. Esferas e O-rings de reposição disponíveis separadamente.

Recursos

• Design com esfera flutuante para impulso estático sem transmitir torque ou cargas radiais
• Carcaça: aço de liga, tratado termicamente a Rc 43/46
• Acabamento: óxido preto
• Esfera substituível retida por O-ring Viton para excluir contaminantes e permitir giro
• Superfície abrasiva de diamante permanentemente fundida à base em aço inoxidável série 300
• Textura comparável a grão 100 para retenção superior com marcação mínima
• Excelente resistência ao desgaste devido a partículas abrasivas de diamante
• Esferas e O-rings de reposição disponíveis separadamente

Opções de peças (campos selecionados) Thread | D | D1 | L | L1 | H | H1 | Swivel Deg | K | Ball Dia | Ball Only Part No. | Load Rating (Lbs)
TSH-0231-FC-DS | 3/8-24 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X1.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 2-1/2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2-FC-DS | 3/8-24 | 1/4 | 9/16 | 2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375-FC-DS | 3/8-16 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X1.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 2-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2-FC-DS | 3/8-16 | 1/4 | 9/16 | 2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0500X1.25-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/4 | 1-1/4 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527
TSH-0500X1.5-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/2 | 1-1/2 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527

Características / Especificações

• Série / Modelo: TSH-FC-DS (cone abrasivo de diamante, projeto com cabeça)
• Material da carcaça: aço de liga, tratado termicamente a Rc 43/46
• Material da base: aço inoxidável série 300 com abrasivo de diamante permanentemente fundido
• Textura abrasiva: comparável a grão 100
• Retenção da esfera: O-ring Viton (exclui contaminantes e permite giro)
• Esfera: substituível (esferas e O-rings de reposição disponíveis)
• Acabamento: óxido preto na carcaça
• Uso previsto: retenção de peças lisas, escorregadias, irregulares ou contornadas com pressão de aperto mínima
• Capacidades de carga: exemplos na tabela (por ex., 1,763 lbs e 4,527 lbs dependendo do tamanho)
