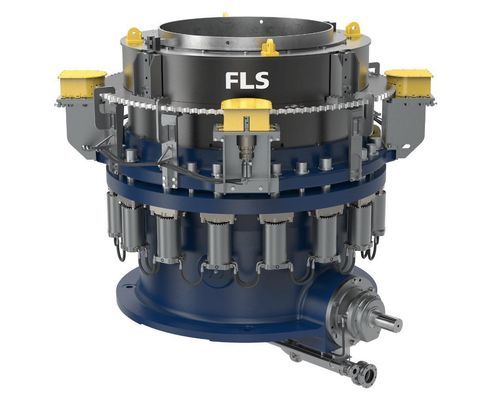

Britador cônico Raptor® series

estacionáriopara produção de areiaprimário

Visão geral Revolucione os seus projectos mineiros com a britadeira de cone Raptor. Adequados mesmo para as aplicações mais difíceis, os britadores de cone Raptor são construídos com base no feedback direto dos clientes para aumentar a produtividade e simplificar a manutenção. Foram concebidos para um funcionamento robusto e fiável em minas, agregados e aplicações móveis. Principais benefícios

• Força de britagem elevada numa vasta gama de aplicações, proporcionando uma maior produção e tamanhos de saída mais finos.
• Automatização avançada para uma maior eficiência operacional: deteção e correção de sobrecarga, controlo de alimentação, ajuste de configuração, monitorização da lubrificação e monitorização dos parâmetros hidráulicos para otimizar o desempenho e reduzir os custos.
• Componentes de longa duração para trabalhos pesados com manutenção simples: portas de inspeção da estrutura principal, caixas de contra-eixos de cartucho, design sem encaixe e acesso melhorado aos componentes internos para uma manutenção mais segura e rápida.

Aplicações

• Mineração (primária/secundária/terciária, dependendo do modelo)
• Produção de agregados e pedra britada
• Produção de areia e cascalho e areia lavada
• Aplicação de areia de fraturamento e outras aplicações de processamento de material/rocha
• Instalações móveis e estacionárias

Gama de produtos e modelos A família Raptor® inclui uma gama de tamanhos para se adequar a diferentes aplicações e capacidades. Os modelos representativos apresentados na página incluem:

• Raptor® 250
• Raptor® 350
• Raptor® 450
• Raptor® 500
• Raptor® 650
• Raptor® 900
• Raptor® 1100
• Raptor® 1300
• Raptor® 2500

Caraterísticas de conceção e manutenção

• Projetos de estrutura principal rígida (três braços ou quatro braços, dependendo do modelo) com caixa de contraeixo integral para reduzir a manutenção e melhorar a confiabilidade da caixa de engrenagens.
• Grandes diâmetros de cabeça e aberturas de alimentação para aceitar minérios maiores e produzir melhor forma de produto e rendimentos mais altos.
• Velocidade excêntrica variável e ação de britagem de ponto de pivô alto para melhorar o rendimento, a redução de tamanho e a cubicidade do produto.
• Engrenagens cónicas em espiral (em modelos selecionados) para maior durabilidade, menor desgaste e menos ruído.
• Conjuntos excêntricos e de contrapeso em ferro dúctil nos modelos maiores para maior resistência e facilidade de manutenção.
• Cilindros hidráulicos de libertação e desobstrução de trampas para fornecer pressão de aperto para trituração e ação de desobstrução para eventos de trampas.

Vantagens operacionais

• Optimizado para aplicações de agregados, pedra britada, areia e cascalho, calcário e aplicações móveis.
• Gama de potência ampla em toda a família (exemplos variam de ~250 hp a 2500 hp em todos os modelos).
• A automação avançada melhora a eficiência energética, evita eventos de sobrecarga e suporta operação preditiva / otimizada.

Aplicações adicionais Os modelos Raptor mais pequenos são concebidos especificamente para o processamento especializado de materiais: produção de pedra britada, areia de fratura e areia lavada, proporcionando um elevado rendimento e fiabilidade em projectos industriais. Caraterísticas / especificações técnicas

• Denominação: Série Raptor® Cone Crusher
• Faixa de potência típica entre os modelos: aproximadamente 250 hp até 2500 hp
• Exemplo Raptor® 500: diâmetro da cabeça de 1,5 m (59,06 pol); pode aceitar até 25% de minérios maiores; exemplo de diâmetro máximo de até 3,75 m (148 pol); exemplo de peso aproximado de 50.274 kg (110.833 lbs)
• Exemplo Raptor® 900: 1.diâmetro da cabeça de 8 m (70 pol.); concebido para um ponto de rotação elevado e um grande curso de britagem para melhorar o rendimento e aceitar tamanhos de alimentação maiores
• Raptor® 1100 / 1300 / 2500: as caraterísticas incluem engrenagens cónicas em espiral (quando especificado), conjuntos de contraeixos integrados, excêntricos em ferro dúctil e sistema hidráulico de desbloqueio/desobstrução de dupla ação nos modelos maiores
• Exemplos de capacidade máxima a 45 mm de regulação do lado fechado (CSS): Raptor® 2500 ~3502 tph; Raptor® 1300 ~1955 tph (valores dependentes do modelo)
• Caraterísticas de manutenção: portas de inspeção da estrutura principal, caixas de contra-eixos de cartucho, design sem casquilhos, acesso mais fácil aos rolamentos de carga e aos pontos de assistência
• Automatização e monitorização: controlo da alimentação, regulação da regulação, monitorização da lubrificação, monitorização dos parâmetros hidráulicos, proteção contra sobrecargas e funções de otimização
• Indústrias principais: minas, agregados, areia e gravilha, calcário e processamento de materiais
