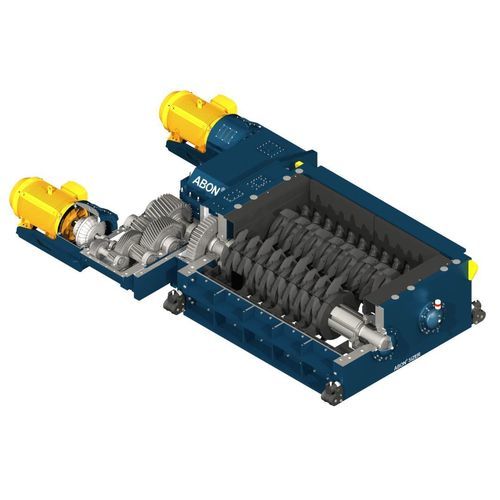

Britador com dois rolos dentados RollSizer series

estacionárioprimáriode alta capacidade

Visão geral
Britadores de rolos para britagem primária a quaternária de minerais, abrangendo alimentação grande, macia ou pegajosa (ABON® Low Speed Sizer) e operações de maior capacidade para materiais médio‑duros (RollSizer). Foco no controlo do granulométrico, redução de finos, peças de desgaste modulares e facilidade de manutenção.

Principais famílias de produto

• ABON® Low Speed Sizer — baixa velocidade de rolos, alto binário, perfis de dentes especializados; adequado para materiais muito grandes, macios ou pegajosos e sistemas de britagem em cava (IPCC).
• RollSizer — sizer de maior caudal com rolos rotativos e segmentos de britagem substituíveis; apto para materiais médio‑duros e pegajosos em fases primária, secundária e terciária.

Benefícios principais

• Desempenho flexível: múltiplos tamanhos e configurações para funções primária, secundária e terciária; seleção de diâmetros de rolo e opções de dentes/segmentos.
• Concepção para desgaste e manutenção: dentes e segmentos substituíveis, pentes ajustáveis externamente, ranhuras de eixo para substituição sem remoção.
• Britagem controlada: redução de finos e poeira através de baixas velocidades de ponta (ABON®) ou perfis de segmento intercambiáveis (RollSizer), melhorando a gestão a jusante.

Aplicações

• Britagem primária, secundária e terciária de minérios onde é necessário controlo de granulometria e redução de finos.
• ABON®: alimentações volumosas, pegajosas ou macias e configurações IPCC; RollSizer: instalações de maior caudal e tratamento de materiais médio‑duros.

Princípio de funcionamento

• ABON® Sizer: baixa velocidade de ponta do eixo e alto binário com perfis de dentes especializados; a alimentação entra pela parte superior da câmara e é arrastada entre eixos rotativos que reduzem o material às dimensões alvo (velocidades típicas ~0,8 m/s primário a ~1,8 m/s terciário).
• RollSizer: rolos rotativos com segmentos de britagem substituíveis e opções de pentes; espaçamento dos rolos e geometria dos segmentos configuráveis para cumprir requisitos de caudal e qualidade do produto.

Conceção e manutenção

• ABON®: inserções dentadas deslizam em ranhuras usinadas do eixo para substituição sem remoção do eixo; baixas velocidades reduzem cargas dinâmicas e desgaste; barras de ruptura ajustáveis (CenterSizer) e pontas dentadas intercambiáveis.
• SideSizers / RollSizer: rolos que giram para fora e trabalham contra paredes laterais com pentes integrados, ajustáveis externamente; os rolos usam segmentos substituíveis disponíveis em múltiplas variantes.

Modelos e pontos comparativos
Tamanho máximo de alimentação (CenterSizer / SideSizer)
480–850 mm (exemplos CenterSizer) / 200–300 mm (exemplos SideSizer)

Taxa de produção representativa
até 1.500 t/h (ABON®/RollSizer mais pequenos) / até 2.500 t/h (RollSizer maiores); soluções projetadas até 10.000 t/h em configurações especializadas

Potência instalada total (representativa)
55–220 kW (ABON® mais pequenos) / 160–500 kW (exemplos RollSizer maiores)

Notas específicas do produto

• ABON®: comprovado em aplicações de baixo a muito alto tonelagem, incluindo instalações IPCC acima de 12.000 t/h em layouts multietapa.
• RollSizer: variantes projetadas sob medida para maiores caudais e qualidade de produto adaptada; a configuração depende da etapa de britagem e do tamanho alvo.

Serviço & suporte
Engenharia, inspeções, modernizações, reparações e recondicionamentos com peças certificadas; montagem em campo e suporte de centros de serviço para sizers FLSmidth e máquinas de terceiros.

Especificações técnicas

• Famílias de produto: ABON® Low Speed Sizer; RollSizer
• Velocidade de ponta ABON® típica: ~0,8 m/s (primário) a ~1,8 m/s (terciário)
• Tamanhos máximos de alimentação (indicativos): exemplos CenterSizer 480–850 mm; exemplos SideSizer 200–300 mm
• Produção (indicativa): ABON®/RollSizer pequenos até ~1.500 t/h; RollSizer maiores até ~2.500 t/h; soluções projetadas até 10.000 t/h
• Potência instalada (indicativa): 55–220 kW (mais pequenos/ABON®); 160–500 kW (RollSizer maiores)
• Peças de desgaste: pontas dentadas intercambiáveis (ABON®), segmentos de britagem substituíveis e pentes laterais (RollSizer/SideSizer)
• Modos de operação: CenterSizer (primário, folga voltada para o centro); SideSizer (secundário, folga entre rolo que gira para fora e parede lateral)
