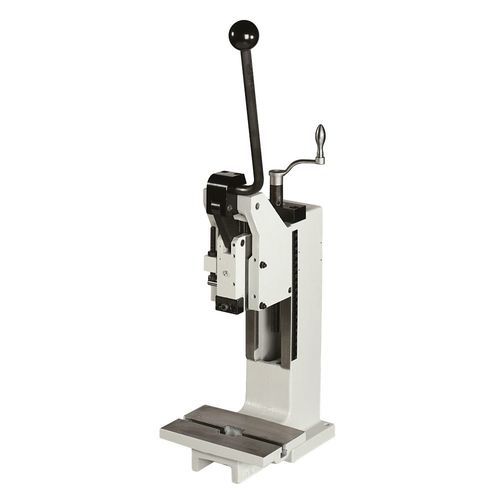

Prensa manual 8/12 HKPV

puncionadeirapara montagemcompacta

Visão geral
Prensa de alavanca manual para estampagem e montagem precisas em ambientes industriais e oficinas. Projeto compacto com altura de instalação ajustável e peça de fixação removível para facilitar a adaptação de ferramentas.

Tabela de dimensões
A2: 328
B: 140
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 75-240
X1: 0-45
Y: 655-820

Características únicas
Exclusivo na GECHTER: guia prismática ajustável sem folga. A peça presa pode ser removida para a frente sem danificar o pino de fixação.
1 x DIN 650 M8x10

Acessórios (seleção mostrada na página do produto)

• Base: Prensa padrão com altura de instalação aumentada
• Base: Prensa padrão sem acessórios
• Base: Prensa padrão com garganta aumentada
• Acessórios: Microajuste PFE
• Acessórios: Travamento de retorno mecânico
• Acessórios: Ajuste de profundidade de precisão PTE (adaptador)
• Acessórios: Placa de centralização com furo central
• Acessórios: Contador de curso mecânico
• Acessórios: Alça ergonômica
• Acessórios: Pino de fixação sem colarinho
• Acessórios: Pino de fixação com colarinho
• Mesa deslizante: Mesa deslizante de alta capacidade, mecânica
• Mesa deslizante: Mesa deslizante de alta capacidade, mecânica com pino de bloqueio
• Suporte de fixação: Suporte de fixação aprox. H 160 x L 130 x P 58 mm (apenas para colunas com avanço aumentado)
• Suporte de fixação: Suporte de fixação aprox. H 160 x L 130 x P 118 mm (apenas para colunas com avanço aumentado)

Especificações técnicas

• Tipo de prensa: Prensa de alavanca manual
• Operação: Manual
• Avanço: 120 mm
• Altura de instalação ajustável: 75 mm - 240 mm
• Curso ajustável: 23 - 45 mm
• Força máxima no ponto morto inferior: 20 kN ou 16 kN
• Força máxima permitida no braço: 350 N
• Furo de localização: Ø10 H7
• Peça presa: Peça de fixação removível
• Guia antivirotação: Guia prismática
• Guia ajustável sem folga: Por cunhas de ajuste
• Posição da alavanca: Ajustável 360° direita e esquerda
• Ajuste de altura da unidade de guia: Manivela
• Aperto por parafuso da unidade de guia: 120 Nm
• Cor padrão: RAL 7035
• Peso: 32 kg
