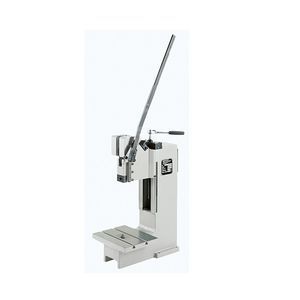

Prensa manual 2.5 HKP/E

com controle manualde alavancade controle manual

Tabela de dimensões
A2: 188
B: 50
C: 260
D: 120
E: 70
F: 55
G: 39
U: 21
V: Ø 10 H7
X: 70-165
X1: 0-32
Y: 413-510

Acessórios / Base

• Base: Prensa padrão sem acessórios
• Placa de centralização com furo central
• Alça ergonômica
• Pino de fixação sem colarinho
• Pino de fixação com colarinho
• Ajuste de profundidade de precisão PTE (adaptador)

Características únicas
Ranhura em T DIN 650 M8x10

Especificações técnicas

• Tipo de prensa: Prensa de alavanca manual
• Operação: Manual
• Projeção: 70 mm
• Altura de instalação ajustável: 70 - 165 mm
• Cursa ajustável: 32 mm
• Força máxima de prensagem no ponto morto inferior: 5 kN
• Força máxima de operação da alavanca: 190 N
• Furo de localização: ∅10 H7
• Afixação da peça: Parafuso de fixação
• Tipo de guia: Circular
• Guia antitorção: Antitorção com folga ±0,1 mm
• Posição da alavanca manual: Centro-direita
• Ajuste de altura da unidade de guia: Manual
• Par de aperto por parafuso: 70 Nm
• Cor padrão: RAL 7035
• Peso: 7 kg
