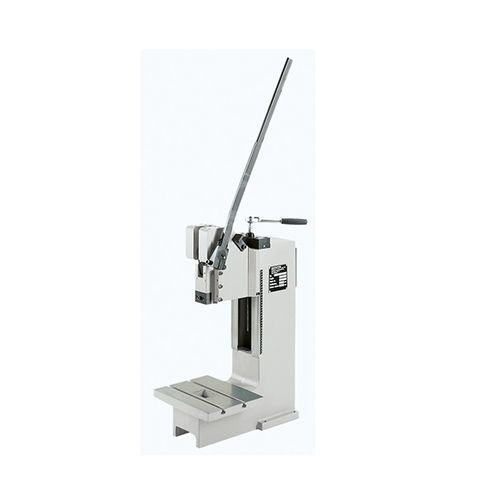

Prensa manual 50 HKP

para montagemde rebitagemde alavanca

Visão geral
Prensa de alavanca manual concebida para prensas manuais de precisão em aplicações industriais e de oficina. Guia prismática ajustável sem folga assegura orientação precisa; a peça presa pode ser removida para a frente sem danificar o pino de fixação. Adequada para montagem, rebitagem e operações de prensagem.

Tabela de dimensões
A2: 565
B: 220
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 110-370
X1: 0-15
Y: 1250-1510

Acessórios e versões base

• Base: Prensa padrão sem acessórios
• Base: Prensa padrão com garganta alargada
• Base: Prensa padrão com altura de instalação aumentada
• Acessórios: Pino de aperto sem colar
• Acessórios: Pino de aperto com colar
• Acessórios: Ajuste de profundidade de precisão PTE (adaptador)
• Acessórios: Placa de centralização com furo central
• Acessórios: Contador mecânico de curso
• Opções de mesa deslizante: Mesa deslizante de alta capacidade, mecânica
• Opções de mesa deslizante: Mesa deslizante de alta capacidade, mecânica com pino de bloqueio
• Suportes de fixação: aprox. H 160 x L 130 x H 58 mm (apenas para colunas com alcance aumentado)
• Suportes de fixação: aprox. H 160 x L 130 x H 118 mm (apenas para colunas com alcance aumentado)

Características / Especificações técnicas

• Tipo de prensa: Prensa de alavanca manual
• Operação: Manual
• Alcance: 200 mm
• Altura de instalação ajustável: 110 mm - 370 mm
• Curso: 15 mm
• Força máxima de prensagem no PMI: 55 kN
• Força máxima permitida na alavanca: 330 N
• Furo de localização: Ø25 H7
• Peça presa: Peça presa removível
• Guia anti-rotação: Guia prismática
• Guia ajustável sem folga: Por cunhas de ajuste
• Posição da alavanca manual: Direita, ajustável 360°
• Regulação de altura da unidade de guia: Catraca
• Fixação da unidade de guia por parafuso: 170 NM
• Cor padrão: RAL 7035
• Peso: 184 kg
