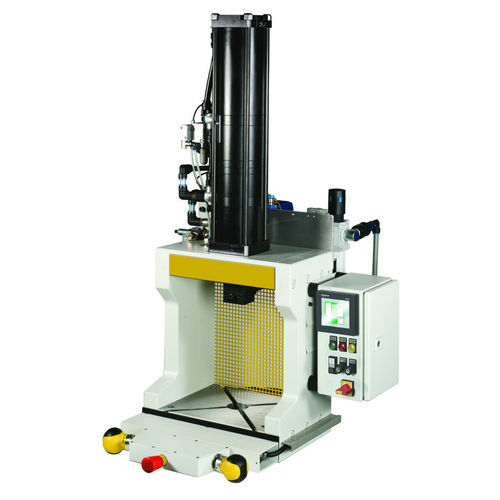

Prensa hidropneumática 500 HPPV

de conformaçãode compressãopara montagem

Produto
Prensa hidropneumática HPPV em estrutura em H com 500 kN no curso de potência. Projetada para operações industriais de prensagem, montagem e conformação que exigem aplicação de força precisa e ocupação reduzida de espaço.

Tabela de dimensões
A2: 826
B: 871
C: 670
D: 450
E: 185
X: 360
Y: 1660

Especificações

• Tipo de prensa: Prensa hidropneumática em estrutura em H
• Unidade de controlo: opcional
• Altura de instalação: 360 mm
• Largura de instalação: 450 mm
• Curso / Curso de potência: 50 mm / 6 mm (opções disponíveis)
• Força de prensagem (curso de potência): 500 kN
• Força de aproximação: 14 kN
• Força de extração (curso de retorno): 13 kN
• Geração de força: Cilindro hidropneumático
• Pressão de serviço: 6 bar
• Furo de localização: Ø 40 H7
• Peça presa: Peça de fixação removível
• Guiagem anti-torção: Guiagem por colunas
• Mangueira de ligação: 1/2''
• Comando de segurança duas mãos ZS08: opcional
• Comando de segurança duas mãos SpiceFlex: opcional
• Cor padrão: RAL 7035
• Peso: 520 kg

Base / Opções

• X1 = curso 50 mm com curso de potência 6 mm
• X1 = curso 100 mm com curso de potência 6 mm
• X1 = curso 50 mm com curso de potência 12 mm
• X1 = curso 100 mm com curso de potência 12 mm (comprimento de curso personalizado sob pedido)

Acessórios

• Comando de segurança duas mãos ES07
• SpiceFlex modular
• Série SE para comando de segurança duas mãos simples
• Interruptor de pé com cabo e conector para SpiceFlex / D-Con
• Comando de segurança duas mãos ZS08

Especificações técnicas

• Tipo de prensa: Prensas hidropneumáticas em estrutura em H
• Força de prensagem (curso de potência): 500 kN
• Curso / Curso de potência: 50 mm / 6 mm (opções disponíveis)
• Força de aproximação: 14 kN
• Força de extração (curso de retorno): 13 kN
• Geração de força: Cilindro hidropneumático
• Pressão de serviço: 6 bar
• Altura de instalação: 360 mm
• Largura de instalação: 450 mm
• Furo de localização: Ø 40 H7
• Peça de fixação: Peça de fixação removível
• Guiagem: Guiagem por colunas (anti-torção)
• Mangueira de ligação: 1/2''
• Opções de comando duas mãos: ZS08 (opcional), SpiceFlex (opcional), ES07
• Cor padrão: RAL 7035
• Peso: 520 kg
