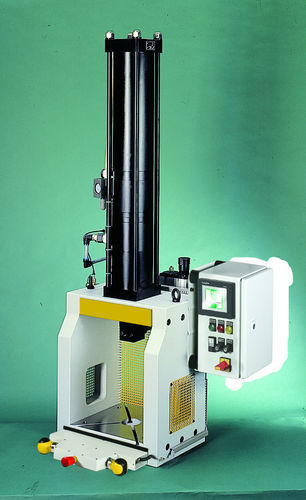

Prensa hidropneumática 150 HPPS

de conformaçãopara uniãopara montagem

Visão geral do produto
Prensa hidropneumática quadro em H HPPS com força de prensagem de 150 kN. Guiada por colunas, peça de fixação removível e cilindro hidropneumático para geração de força. Estão disponíveis variantes de comando e segurança para integrar controles de duas mãos e o módulo SpiceFlex. Indicada para operações industriais de conformação, montagem e união que exigem alta força e precisão.

Tabela de dimensões
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Opções de base

• X1 = curso 50 mm com curso de força 6 mm
• X1 = curso 100 mm com curso de força 6 mm
• X1 = curso 50 mm com curso de força 12 mm
• X1 = curso 100 mm com curso de força 12 mm, comprimento de curso personalizado sob pedido

Acessórios

• Interruptor de pé com fio e conector para SpiceFlex / D-Con
• Controle de segurança duas mãos ZS08
• Controle de segurança duas mãos ES07
• SpiceFlex modular
• Série SE para controle de segurança duas mãos simples

Especificações técnicas

• Tipo de prensa: prensa hidropneumática quadro em H
• Operação: Controle (opcional)
• Altura de instalação: 303 mm
• Largura de instalação: 353 mm
• Curso / curso de força: 50 mm / 6 mm (opções disponíveis)
• Força de prensagem (curso de força): 150 kN
• Força de prensagem (aproximação): 6,5 kN
• Força de extração (curso de retorno): 6,2 kN
• Geração de força: cilindro hidropneumático
• Pressão de operação: 6 bar
• Furo de localização: Ø 25 H7
• Peça fixada: peça de fixação removível
• Guia antitorção: guia por colunas
• Mangueira de conexão: 1/2''
• Controle de segurança duas mãos ZS08: Opcional
• Controle de segurança SpiceFlex: Opcional
• Cor padrão: RAL 7035
• Peso: 420 kg
