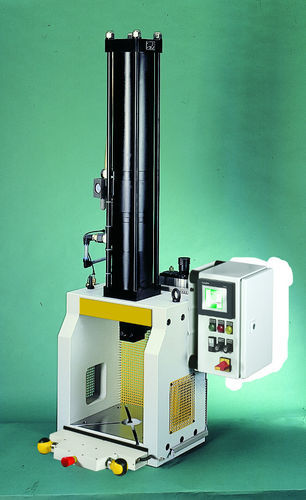

Prensa hidropneumática 300 HPPS

tipo H

Visão geral do produto
300 kN HPPS — Prensa hidropneumática em bastidor H para aplicações de prensagem industriais. Principais características: geração de força por cilindro hidropneumático e variantes de curso configuráveis.

Tabela de dimensões
A2: 786
B: 786
C: 601
D: 380
E: 165
X: 338
Y: 1486

Especificações

• Tipo de prensa: Prensa hidropneumática em bastidor H
• Operação: Controle (opcional)
• Altura de instalação: 338 mm
• Largura de instalação: 380 mm
• Curso / curso de força: 50 mm / 6 mm (opções disponíveis)
• Força de prensagem (curso de força): 300 kN
• Força de avanço: 11 kN
• Força de extração (curso de retorno): 10 kN
• Geração de força: Cilindro hidropneumático
• Pressão de operação: 6 bar
• Furo de localização: Ø 32 H7
• Peça presa: Peça de fixação removível
• Guiamento: Guia de coluna (à prova de torção)
• Mangueira de conexão: 1/2''
• Controle de segurança de duas mãos ZS08: Opcional
• Controle de segurança de duas mãos SpiceFlex: Opcional
• Cor padrão: RAL 7035
• Peso: 420 kg

Base / Variantes de curso disponíveis (a partir do estoque)

• X1 = Curso 50 mm com curso de força 12 mm
• X1 = Curso 100 mm com curso de força 12 mm (comprimento de curso personalizado sob consulta)
• X1 = Curso 50 mm com curso de força 6 mm
• X1 = Curso 100 mm com curso de força 6 mm

Acessórios

• Série SE para controle de segurança de duas mãos simples
• Chave de pé com fio e conector para SpiceFlex / D-Con
• Controle de segurança de duas mãos ZS08
• Controle de segurança de duas mãos ES07
• SpiceFlex modular

Características técnicas

• Tipo de prensa: Prensa hidropneumática em bastidor H
• Força de prensagem (curso de força): 300 kN
• Força de avanço: 11 kN
• Força de extração (curso de retorno): 10 kN
• Curso / curso de força: 50 mm / 6 mm (opções disponíveis)
• Geração de força: Cilindro hidropneumático
• Pressão de operação: 6 bar
• Furo de localização: Ø 32 H7
• Peça presa: Peça de fixação removível
• Guiamento: Guia de coluna (à prova de torção)
• Mangueira de conexão: 1/2''
• Controles de segurança de duas mãos: ZS08 e SpiceFlex (opcionais)
• Cor padrão: RAL 7035
• Peso: 420 kg
• Altura de instalação: 338 mm
• Largura de instalação: 380 mm
