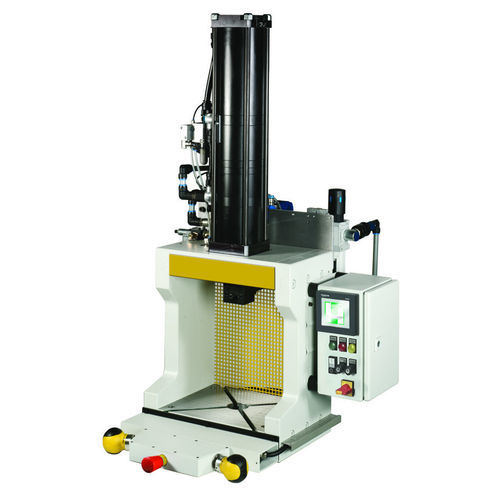

Prensa hidropneumática 500 HPPV

tipo H

Produto
Prensa hidropneumática em quadro H com força de prensagem de 500 kN. Esta página apresenta desenhos dimensionais, variantes de curso/curso de potência disponíveis e equipamentos opcionais de controlo e segurança.

Tabela de dimensões
A2: 826
B: 871
C: 670
D: 450
E: 185
X: 360
Y: 1660

Variantes de curso

• X1 = curso 50 mm com curso de potência 12 mm
• X1 = curso 100 mm com curso de potência 12 mm (curso especial sob pedido)
• X1 = curso 50 mm com curso de potência 6 mm
• X1 = curso 100 mm com curso de potência 6 mm

Acessórios

• Série SE para controlo de segurança a duas mãos simples
• Pedal com cabo e ligação por ficha para SpiceFlex / D-Con
• Controlo de segurança a duas mãos ZS08
• Controlo de segurança a duas mãos ES07
• SpiceFlex modular

Especificações técnicas

• Tipo de prensa: prensa hidropneumática em quadro H
• Operação: controlo (opcional)
• Altura de instalação: 360 mm
• Largura de instalação: 450 mm
• Curso / curso de potência: 50 mm / 6 mm (opções possíveis) — variantes alternativas: 50 mm / 12 mm, 100 mm / 6 mm, 100 mm / 12 mm
• Força de prensagem (curso de potência): 500 kN
• Força de prensagem (aproximação): 14 kN
• Força de tração (curso de retorno): 13 kN
• Geração de força: cilindro hidropneumático
• Pressão de serviço: 6 bar
• Furo de localização: Ø 40 H7
• Peça presa: peça de fixação removível
• Guia antitorsão: guia por pilares
• Mangueira de ligação: 1/2"
• Controlo de segurança duas mãos ZS08: opcional
• Controlo de segurança Spice Flex: opcional
• Cor padrão: RAL 7035
• Peso: 520 kg
