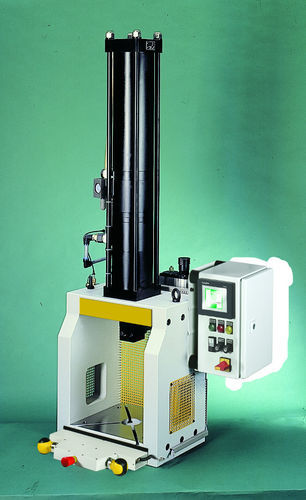

Prensa hidropneumática 150 HPPS

de rebarbarde conformaçãopara união

Visão geral do produto
A HPPS é uma prensa hidropneumática em armação em H que fornece uma força de prensagem de 150 kN (krafthub). Foi projetada para operações de prensagem controladas e repetíveis em linhas de produção industriais e células de montagem.

Aplicações

• Encaixe por prensa, calibragem e crimpagem
• Rebitagem, clinch e união de componentes
• Montagem de componentes e acabamento
• Operações de conformação com baixa marcha e alta força

Tabela de dimensões
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Opções de base

• X1 = curso 50 mm com krafthub 6 mm
• X1 = curso 100 mm com krafthub 6 mm
• X1 = curso 50 mm com krafthub 12 mm
• X1 = curso 100 mm com krafthub 12 mm (comprimento de curso personalizado sob pedido)

Acessórios

• Pedal com fio com conector para SpiceFlex / D-Con
• Comando de segurança de duas mãos ZS08
• Comando de segurança de duas mãos ES07
• SpiceFlex modular
• Série SE para comando de segurança de duas mãos simples

Especificações técnicas

• Tipo de prensa: Prensa hidropneumática em armação em H
• Acionamento: Com controlo (opcional)
• Altura de instalação: 303 mm
• Largura de instalação: 353 mm
• Curso / krafthub: 50 mm / 6 mm (opções possíveis)
• Força de prensagem (krafthub): 150 kN
• Força de prensagem (aproximação): 6,5 kN
• Força de extração (retorno): 6,2 kN
• Geração de força: Cilindro hidropneumático
• Pressão de serviço: 6 bar
• Furo de posicionamento: Ø 25 H7
• Peça de fixação: Peça de fixação removível
• Guia anti-torção: Guia por colunas
• Linha de ligação: 1/2''
• Comando de segurança de duas mãos ZS08: Opcional
• Comando de segurança Spice Flex: Opcional
• Cor padrão: RAL 7035
• Peso: 420 kg

Informações de encomenda
Cursos opcionais, comandos de segurança e pacotes de controlo modulares disponíveis mediante pedido. Indique o comprimento de curso necessário, a opção de controlo e os acessórios ao efetuar a encomenda.
