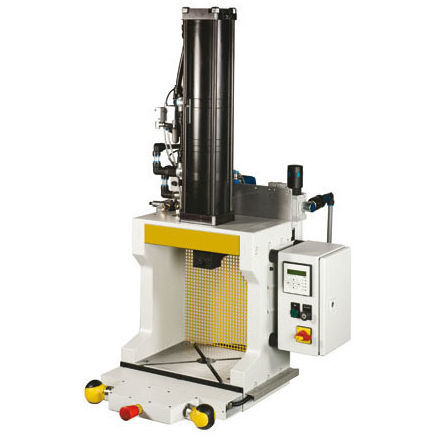

Prensa hidropneumática 150 HPPV

de produçãopara uniãopara aplicações industriais

Visão geral
Prensa hidropneumática em quadro H, modelo apresentado com força de prensagem de 150 kN. Indicada para aplicações industriais de produção e montagem que exigem alta força gerada por um sistema hidropneumático. Opções de controle e configurações de segurança disponíveis para integração em linhas de produção.

Tabela de dimensões
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Variantes base disponíveis

• X1 = curso 50 mm com curso de potência 6 mm
• X1 = curso 100 mm com curso de potência 6 mm
• X1 = curso 50 mm com curso de potência 12 mm
• X1 = curso 100 mm com curso de potência 12 mm, comprimentos de curso personalizados mediante solicitação

Acessórios (exemplos)

• Controlo de segurança de duas mãos ES07
• SpiceFlex modular
• Série SE para controlo simples de segurança de duas mãos
• Pedal com fio com ligação por fichas para SpiceFlex / D-Con
• Controlo de segurança de duas mãos ZS08

Notas
A área de transferência contém pacotes técnicos e ficheiros ZIP para diferentes configurações (variantes com ZS07 ou SpiceFlex e diferentes combinações de curso/curso de potência).

Especificações técnicas

• Modelo/Série: HPPV
• Tipo de prensa: Prensa hidropneumática em quadro H
• Operação: Com controlo (opcional)
• Altura de instalação: 303 mm
• Largura de instalação: 353 mm
• Curso / curso de potência: 50 mm / 6 mm (12 mm e outros comprimentos sob pedido)
• Força de prensagem (curso de potência): 150 kN
• Força de prensagem (aproximação): 6,5 kN
• Força de extração (curso de retorno): 6,2 kN
• Geração de força: Cilindro hidropneumático
• Pressão de trabalho: 6 bar
• Furo de posicionamento: Ø 25 H7
• Aperto da peça: Peça de aperto removível
• Guia anti-torção: Guia por colunas
• Mangueira de ligação: 1/2''
• Controlo de segurança duas mãos ZS08: Opcional
• Controlo de segurança Spice Flex: Opcional
• Cor standard: RAL 7035
• Peso: 420 kg
