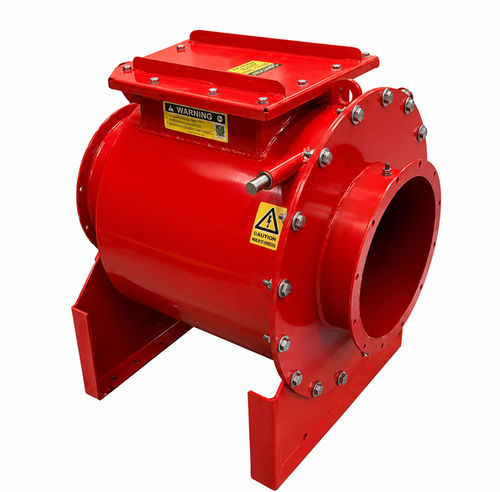

Válvula de retenção de disco

para arflangeadacom flanges de encaixe

Visão geral
A válvula de retenção Geovent é um dispositivo de segurança certificado ATEX que evita a propagação de explosões em sistemas de condutas. Instalado entre o filtro e a planta, o obturador interno fecha mecanicamente durante uma explosão para isolar a área afetada. A válvula opera sem energia elétrica, sensores ou eletrónica, é praticamente livre de manutenção em operação normal e é adequada para condutas horizontais que lidam com poeiras orgânicas ou não metálicas.

O que oferece

• Segurança certificada ATEX para ambientes com poeira explosiva.
• Funcionamento mecânico sem necessidade de eletricidade.
• Fácil instalação em sistemas novos e existentes.
• Praticamente sem manutenção e longa vida útil.
• Perda de pressão mínima em operação normal.
• Corpo em aço com obturador de fecho HARDOX.
• Adequada para condutas horizontais de Ø200 a Ø600 mm.

Construção e aptidão
A válvula é construída em aço 16MO3 e equipada com um obturador HARDOX HB 400. A unidade é pintada a pó em RAL 3020 vermelho. É projetada para zonas ATEX 20, 21 e 22 e para poeiras classificadas como St1 (poeiras orgânicas e não metálicas). A válvula é classificada para valores Kst até 200 bar·m/s e uma sobrepressão máxima de explosão Pred,max de 0,5 bar. O produto está disponível para condutas horizontais e diâmetros de Ø200 a Ø600 mm e pode ser usado em ambientes interiores ou exteriores.

Instalação e acessórios
A instalação utiliza flanges FA soldadas para uma montagem rápida e direta. A válvula não necessita de alimentação elétrica para a sua função de retenção de explosão. Os acessórios disponíveis incluem sensores de posição, indicadores de nível de pó e um sistema de desbloqueio remoto para válvulas instaladas em locais de difícil acesso.

Notas
Projectada para isolar e proteger o restante da planta durante uma explosão através do fecho mecânico automático do obturador. Indicada para aplicações onde se exige perda de carga mínima e segurança passiva fiável.

Características / especificações técnicas

• Material: aço 16MO3 (corpo em aço).
• Obturação de fecho: HARDOX HB 400.
• Acabamento superficial: pintado a pó, RAL 3020 (vermelho).
• Zonas ATEX: Adequada para zonas 20, 21 e 22.
• Tipo de poeira: orgânica / não metálica (St1).
• Classificação Kst: até 200 bar·m/s.
• Sobrecarga máxima de explosão (Pred,max): 0,5 bar.
• Instalação: condutas horizontais; flanges FA soldadas; uso interior/exterior.
• Intervalo de diâmetros: Ø200 a Ø600 mm.
• Fluxo de ar mínimo: 15 m/s.
• Fluxo de ar máximo: 35 m/s.
• Intervalo de temperatura: -20°C a +60°C.
• Dimensões (exemplos): 590 x 470 x 510 mm; 1.340 x 1.352 x 1.413 mm.
• Faixa de peso: 45 – 294 kg.
• Alimentação: operação mecânica passiva (nenhuma energia elétrica necessária para o fecho).
• Manutenção: praticamente sem manutenção em operação normal.
• Acessórios disponíveis: sensores de posição, indicadores de nível de pó, sistema de desbloqueio remoto.
