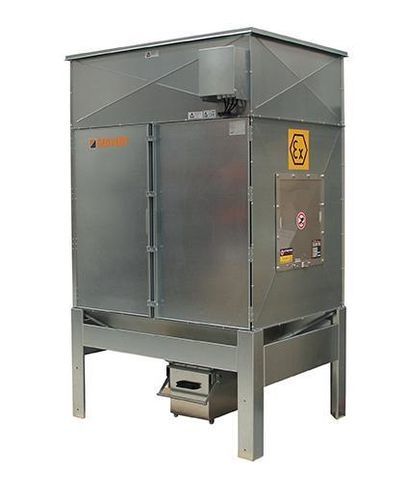

Máquina de filtragem de cartucho GFX2

com cartucho filtrantede poeirade alta vazão

Descrição curta
O GeoFilter GFX2 é uma unidade de filtração compatível com ATEX, concebida para lidar com poeiras explosivas em ambientes industriais. Construção em aço galvanizado e certificação para Zonas 21 e 22. Autolimpeza por válvulas diafragma pneumáticas e eficiência de filtração até 99,9 % a 0,3 µm. Capacidade por unidade até 7.200 m³/h; unidades combinadas até 28.800 m³/h. Entregue completo com painel de comando ATEX, membrana de explosão, cartuchos filtrantes à prova de faísca, válvulas certificadas ATEX e balde de recolha de 25 L. Não se recomenda instalação exterior devido ao risco de condensação.

O que está incluído?

• Filtro compatível com ATEX para Zonas 21 e 22 com documentação e certificados completos.
• Alta eficiência de filtração — até 99,9 % a 0,3 µm.
• Limpeza automática através de válvulas diafragma pneumáticas (temporizador padrão; opção de limpeza por pressão disponível).
• Vazão escalável: unidade simples até 7.200 m³/h; até 28.800 m³/h com unidades em paralelo.
• Fornecido completo com membrana de explosão, painel de comando ATEX, cartuchos filtrantes à prova de faísca e válvulas certificadas ATEX.
• Construção em aço galvanizado e balde de recolha de 25 L incluído.
• Adequado para poeiras explosivas de alumínio, magnésio, farinha e materiais semelhantes.

Informações do produto
O GeoFilter GFX2 é uma unidade de filtragem modular de grau industrial destinada a ambientes com atmosferas de pó perigosas. A unidade possui um sistema de autolimpeza pneumático controlado por temporizador; existe opção de limpeza baseada em pressão. A perda de carga típica situa-se entre 1.000 e 1.500 Pa. As unidades podem ser ligadas em paralelo para aumentar a capacidade de caudal. O produto é fornecido pronto para instalação com documentação ATEX completa, certificados e manual do utilizador.

Dados técnicos (tabela)
Material: aço galvanizado
Instalação: interior (não recomendado exterior devido ao risco de condensação)
Caudal máximo de ar: 1.800 m³/h
3.600 m³/h
5.400 m³/h
7.200 m³/h
Tensão: 230 V
Potência: 30 W
Ar comprimido (Alimentação): 6 Bar
Ar comprimido (Consumo): 3 Litros (por ciclo de limpeza)
Área do filtro: 30 m²
60 m²
90 m²
120 m²
Ligação (entrada): ø315 mm
ø315 mm
ø400 mm
ø500 mm
Ligação (saída): ø315 mm
ø315 mm
2 x ø315 mm
3 x ø315 mm
Dimensões (CxLxA): 635 x 935 x 2.035 mm
635 x 935 x 2.035 mm
935 x 935 x 2.035 mm
935 x 1.230 x 2.035 mm
Peso: 135 kg
135 kg
180 kg
225 kg

Características / especificações técnicas

• Material: aço galvanizado.
• Aprovação ATEX para Zonas 21 e 22.
• Eficiência de filtração: até 99,9 % a 0,3 µm.
• Autolimpeza por válvulas diafragma pneumáticas (temporizador padrão; opção por pressão disponível).
• Caudal por unidade: até 7.200 m³/h; até 28.800 m³/h com unidades em paralelo.
• Perda de carga típica: 1.000–1.500 Pa.
• Elétrico: 230 V, 30 W.
• Ar comprimido: alimentação 6 Bar, consumo aprox. 3 L por ciclo de limpeza.
• Opções de área de filtro: 30 / 60 / 90 / 120 m².
• Opções de ligação conforme a dimensão (ø315 / ø400 / ø500 mm) e configurações de saída múltipla.
• Dimensões e pesos variam por modelo (ver dados técnicos acima).
• Fornecido com membrana de explosão, painel de comando ATEX, cartuchos filtrantes à prova de faísca, válvulas certificadas ATEX e balde de recolha de 25 L.
• Documentação ATEX completa e manual do utilizador incluídos.
• Instalação exterior não recomendada devido ao risco de condensação.
