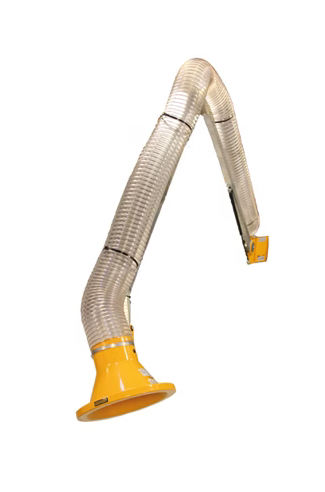

Braço extrator de parede ASX

flexívelarticuladode pó

Descrição O braço de extração Geovent ASX é conforme ATEX para extração de gases inflamáveis, fumos e poeiras em atmosferas explosivas. Projetado para posicionamento preciso em ambientes industriais exigentes, o braço combina braços de suporte externos, mangueira giratória leve e múltiplos pontos de articulação para manuseio controlado e ergonômico.

O que inclui

• Braço conforme ATEX, certificado para atmosferas explosivas de gás e poeira.
• Mangueira externa PUR e braços de suporte para posicionamento simples e preciso.
• Design ergonômico com manobrabilidade suave e múltiplos pontos de articulação.
• Capôs disponíveis em diâmetros Ø80 mm a Ø200 mm; capôs maiores com alças ergonômicas integradas.
• Mangueira externa PUR antiestática com aterramento via espiral de cobre.
• Suporte de parede rotativo com 270° de alcance para ampla área de trabalho.
• Comprimentos padrão 2 m, 3 m ou 4 m; extensível até 9 m com braço de extensão.

Informações do produto O braço ASX foi projetado para cumprir a Diretiva ATEX 2014/34/UE e é adequado para extração de meios inflamáveis como vapores de solventes, poeiras de processos alimentares e farmacêuticos e vapores de combustíveis. A mangueira externa em PUR é leve e antiestática; a aterramento da mangueira é realizado por uma espiral de cobre e o braço possui duplo aterramento com resistência abaixo de 10 kΩ. A cinemática inclui três articulações estáveis e dois pontos de giro flexíveis para posicionamento preciso. O suporte de parede rotativo proporciona 270° de cobertura. Os capôs são pintados a pó em amarelo RAL1007; os tamanhos maiores têm alças integradas. Comprimentos disponíveis: 2.000 mm, 3.000 mm ou 4.000 mm, extensível até 9.000 mm com braço de extensão.

Especificações técnicas

• Conformidade: Diretiva ATEX 2014/34/UE (adequado para atmosferas explosivas de gás e poeira).
• Volume de ar máx.: 2.000 m³/h.
• Diâmetros de conexão do capô: Ø80 – Ø200 mm.
• Comprimentos padrão do braço (L): 2.000 mm, 3.000 mm ou 4.000 mm; extensível até 9.000 mm com braço de extensão.
• Classificação de temperatura: contínuo 90°C; curto prazo até 125°C.
• Peso: aprox. 8 – 12 kg dependendo da configuração.
• Mangueira: mangueira externa PUR, antiestática, aterrada via espiral de cobre.
• Aterramento: braço com duplo aterramento; resistência abaixo de 10 kΩ.
• Articulações e manobrabilidade: três articulações estáveis e dois pontos de giro flexíveis para posicionamento preciso.
• Montagem: suporte de parede rotativo com 270° de flexibilidade.
• Acabamento: capôs pintados a pó em amarelo (RAL1007) para opções padrão.
