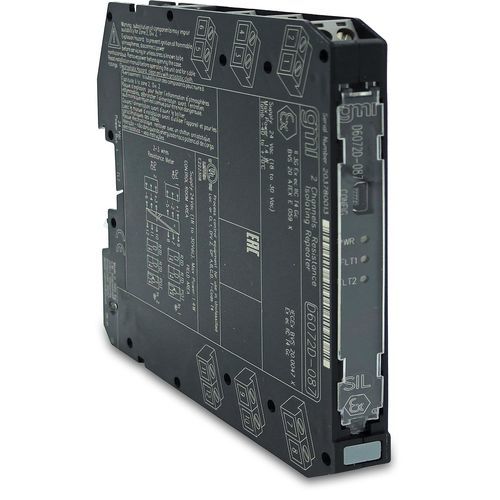

Repetidor de corrente D6072D-087

ATEXpara trilho DIN

Repetidor de Resistência SIL2O Repetidor de Resistência D6072-087 aceita uma resistência/RTD ou um sensor de potenciómetro transmissor e repete a resistência com isolamento, adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco.SIL 2 / SC 3Instalação na Zona 2Instalação na Div. 22/3/4fios de res./RTD ou entrada de potenciómetroDetecção de falhas de queimaParâmetros de funcionamento totalmente programáveisAlta precisãoIsolamento de três portas, entrada/saída/alimentaçãoAlta densidade, dois canais por unidadeDados técnicosTensão de alimentação24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversaConsumo de corrente37 mA a 24 Vdc com corrente de excitação de 1 mA, típica.Dissipação de energia0,9 W @ 24 Vdc com corrente de excitação de 1 mA, típica.Tipo de entradaResistência de 2-3 fios ou 2 potenciómetros de transmissão.Tempo de integraçãode 50 ms a 500 ms.Gama de entrada0 a 4 kΩ.Corrente de medição RTD≤ 0,15 mA.Tipo de saídaResistência de 2-3 fiosCaracterística de transferênciaLinear, escalonada ou personalizada.Tempo de resposta10 a 90 % passo: ≤ 10,0 ms (lento), ≤ 1,2 ms (rápido).Faixa de saída0 a 400 Ω.Corrente de excitação0,1 a 10 mA.Tipo de falhaQueimadura / Falha interna. A saída reflecte a condição de falha através do forçamento do valor em escala alta (450 Ω). A condição de falha também é sinalizada através do BUS e do LED vermelho no painel frontal.Desempenho da entrada para a saídaRef. CondiçõesFonte de alimentação de 24 V, temperatura ambiente de 23 ± 1 °C, modo de integração lenta, configuração de 3 fios para RTD, faixa de entrada/saída de 10 a 400 Ω.Precisão de calibração e linearidade≤ 200 mΩ típico (corrente de excitação ≥ 1 mA); ≤ 300 mΩ típico (0,5 mA ≤ influência da temperatura da corrente de excitação± 20 mΩ/°C, típico (corrente de excitação ≥ 1 mA).IsolamentoTensão de testeEntrada/Saída 2,5 kV; Entrada/Saída 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Tipo de montagemTrilho DIN 35 mm, com ou sem barramento de alimentação.Peso cerca de 135 gConexãopor blocos de terminais de parafuso de desconexão de encaixe polarizado para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVECanais: 2CertificaçõesATEX: DEKRA ATEX D6072 Series English CertificateEMC: D5000/D6000 EAC EMC Declaration of ConformityEx: EAC Ex Certificate for D6000 and TB/TBE SeriesEx: UL-cUL D6072, D6072-087, D6072-096, D6072-099 DivisionsIECEx: DEKRA IECEx D6072 Series English CertificateMetrological: Certificados da Bielorrússia, Cazaquistão e Rússia para a Série D5000/D6000SIL: TUV IT 25 SIL 0636 Resumo do Certificado SILDeclarações de ConformidadeDeclaração de Conformidade UE do D6072Declaração de Conformidade G3Características / Especificações TécnicasProduto: D6072D-087Tipo: Repetidor de Resistência SIL2Entrada: Resistência de 2/3/4 fios/RTD ou potenciómetroSaída: 2-3 resistência de fioCanais: 2Montagem: Trilho DIN 35 mmTemperatura de funcionamento: -40 a +70 °CDimensões: 12.5 x 123 x 120 mmPeso: cerca de 135 gStatus: ACTIVO
