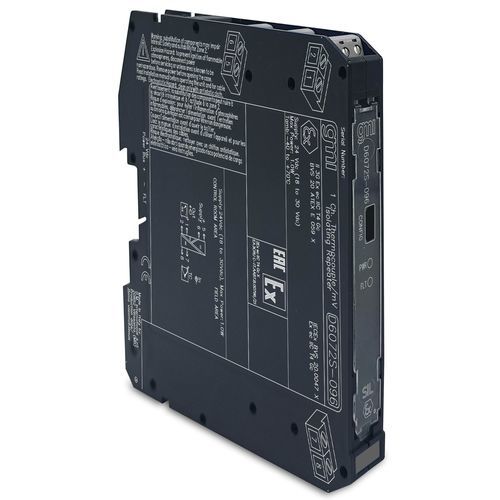

Repetidor isolado D6072S-096

para trilho DIN

Repetidor de Termopar/mV SIL2O Repetidor de Termopar/mV D6072-096 aceita um sinal DC de baixo nível de um sensor de milivolt ou termopar e repete, com isolamento, o sinal, adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. Para o módulo D6072D-096: a função de duplicador fornece duas saídas independentes a partir de uma única entrada.SIL 2 / SC 3Instalação na Zona 2Instalação na Div. 2mV ou entrada de termoparDuplicação de saídaParâmetros de funcionamento totalmente programáveisConversor A/D controlado por µP de elevada precisãoIsolamento de três portas, Entrada/Saída/AbastecimentoAbastecimentoVoltagem24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversaConsumo de corrente30 mA a 24 Vdc, típico.Dissipação de energia0,6 W @ 24 Vdc, típico.Tipo de entradaMillivolt ou qualquer tipo de termopar dentro da gama de entrada.Tempo de integração75 ms (rápido), 375 ms (lento), selecionável pelo utilizador.Gama de entrada-10 a +100 mV.Corrente de queima do termopar≤ 50 µA.Tipo de saídaMillivolt.Caraterística de transferêncialinear.Tempo de resposta≤ 20 ms (passo de 10 a 90 %).Gama de saída-10 a +100 mV.Tipo de falhaA saída reflecte a condição de burnout/falha interna através de forçamento de valor de escala elevada (+110 mV). A condição de falha também é sinalizada através do BUS e do LED vermelho no painel frontal.Desempenho de entradaCondições de ref. Condições24 V de alimentação, 23 ± 1 °C de temperatura ambiente, modo de integração lenta.Precisão de calibração e linearidade≤ ± 10 µV.Influência da temperatura≤ ± 3 µV/°C, típica.Desempenho de saídaRef. Condições Alimentação de 24 V, temperatura ambiente de 23 ± 1 °C, modo de integração lenta.Exatidão da calibração e linearidade≤ ± 10 µA.Influência da temp.≤ ± 3 µV/°C, típica.IsolamentoTensão de testeEntrada/Saída 2,5 kV; Entrada/Alimentação 2,5 kV; Entrada/Entrada 500 V; Saída/Alimentação 500 V; Saída/Saída 500 V.Condições ambientaisLimites de temperaturatemperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Tipo de montagemTrilho DIN de 35 mm, com ou sem barramento de alimentação.Peso cerca de 130 gConexão por blocos de terminais de parafuso de desconexão de encaixe polarizado para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVECanais: 1Especificações técnicas:Tensão de alimentação: 24 Vdc nom (18 a 30 Vdc)Consumo de corrente: 30 mA @ 24 VdcDissipação de energia: 0.6 W @ 24 VdcEntrada: Milivolt ou qualquer tipo de termopar dentro da faixa de entradaFaixa de entrada: -10 a +100 mVOsaída: Milivolt, linear, -10 a +100 mVTempo de resposta: ≤ 20 ms (passo de 10 a 90 %)Isolamento: Entrada/Saída 2,5 kV; Entrada/Abastecimento 2,5 kV; Entrada/Entrada 500 V; Saída/Abastecimento 500 V; Saída/Saída 500 VOtemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem: Trilho DIN 35 mmPeso: cerca de 130 gDimensões: 12.5 x 123 x 120 mm
