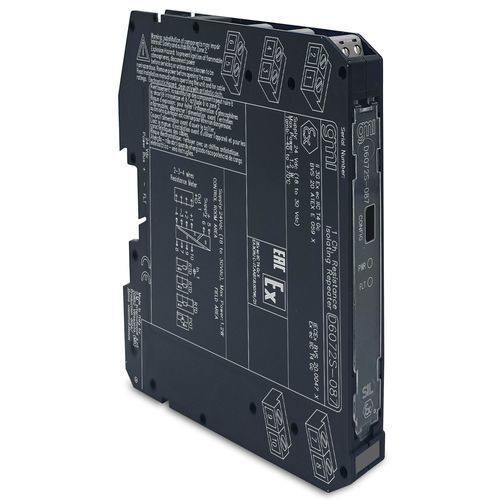

Repetidor de corrente D6072S-087

para trilho DIN

O Repetidor de Resistência D6072-087 aceita uma resistência/RTD ou um sensor de potenciómetro de transmissão e repete a resistência com isolamento, adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco.SIL 2 / SC 3Instalação na Zona 2Instalação na Div. 22/3/4 fios de entrada de resistência/RTD ou potenciómetroDetecção de falhas de queimaParâmetros de funcionamento totalmente programáveisAlta precisãoIsolamento de três portas, Entrada/Saída/AbastecimentoEspecificações técnicas:Alimentação: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade reversaConsumo de corrente: 35 mA @ 24 Vdc com corrente de excitação de 1 mA, típicoDissipação de energia: 0.85 W @ 24 Vdc com corrente de excitação de 1 mA, típicoTipo de entrada: resistência de 2-3-4 fios ou potenciómetro de 2 transmissõesTempo de integração: de 50 ms a 500 msFaixa de entrada: 0 a 4 kΩCorrente de medição de RTD: ≤ 0,15 mATipo de saída: resistência de fio 2-3-4Característica de transferência: linear, escalonada ou personalizadaTempo de resposta: passo de 10 a 90 %: ≤ 10,0 ms (lento), ≤ 1,2 ms (rápido)Faixa de saída: 0 a 400 ΩCorrente de excitação: 0,1 a 10 mTipo de falha: Queimadura / Falha interna. A saída reflecte a condição de falha através do forçamento do valor em escala alta (450 Ω). A condição de falha também é sinalizada via BUS e LED vermelho no painel frontal.Desempenho de entrada para saída: alimentação de 24 V, temperatura ambiente de 23 ± 1 ° C, modo de integração lenta, configuração de 4 fios para RTD, faixa de entrada / saída de 10 a 400 ΩExatidão de calibração e linearidade: ≤ 200 mΩ típico (corrente de excitação ≥ 1 mA); ≤ 300 mΩ típico (0.5 mA ≤ Corrente de excitação < 1 mA)Influência da temperatura: ± 20 mΩ/°C, típica (Corrente de excitação ≥ 1 mA)Tensão de teste de isolamento: In/Out 2,5 kV; In/Supply 2,5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 VOtemperatura de operação: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem: Trilho DIN 35 mm, com ou sem barramento de energiaPeso: cerca de 130 gConexão: por blocos de terminais de parafuso de desconexão de encaixe polarizado para acomodar terminações de até 2,5 mm² (13 AWG)Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mmCanais: 1Status: ACTIVO
