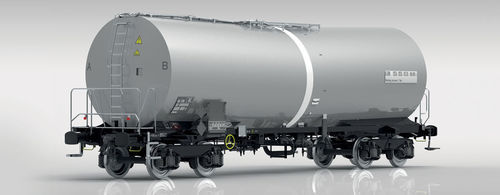

Transportadora com rodas Zaens

Características

• O vagão-cisterna é projetado para o transporte de produtos químicos líquidos de acordo com o código de tanque L4BH.
• O sistema de aquecimento consiste em dois circuitos separados de canal de baixo perfil localizados sob o tanque.
• O tanque é isolado com isolamento térmico de 80 mm coberto por chapas de aço inoxidável.
• O projeto do vagão atende aos requisitos RID, TSI, EN e UIC e possui marcação TEN GE para operação em tráfego.

Capacidades

• O carregamento/enchimento é realizado através da cúpula (equipada com tampa articulada fixada por 4 parafusos), conforme as características do material transportado.
• O esvaziamento é feito pela parte inferior, através do tubo de descarga DN 100.
• A válvula inferior é acionada por um dispositivo de operação mecânico bilateral.
• O vagão está equipado com um termômetro para monitoramento da temperatura.

Parâmetros
Carga por eixo — 22,5 t / eixo
Bitola — 1.435 mm
Gabarito de carregamento — G1-TSI
Regime de freio — “S”
Tipo de freio — KE-GP (K)
Velocidade máx. para 90,0 t — 100 km/h
Velocidade máx. (vazio) — 120 km/h
Condição climática — T1
Rmin — 35,0 m
Comprimento sobre buffers — 14.150 mm
Volume efetivo — ~ 73,5 m3
Inclinação central do tanque — 1,5°
Pressão de cálculo — 4 bar
Pressão máxima de operação — 3 bar
Peso tara — ~ 22,4 t (BA314)
Carga útil — ~ 67,6 t
Tipo de bogie — Y25Lsd-KP1 ou Y25Lsd-K
Temperatura de aquecimento — máx. 160° C
Material do equipamento — Aço carbono

Especificações técnicas

• Família de modelo: Zaens (volume efetivo aprox. 73,5 m³)
• Carga prevista: Produtos químicos líquidos (código de tanque L4BH)
• Isolamento do tanque: isolamento térmico de 80 mm coberto com chapas de aço inoxidável
• Aquecimento: dois circuitos separados de canal de baixo perfil sob o tanque; aquecimento até máx. 160° C
• Carregamento: cúpula com tampa articulada fixada por 4 parafusos
• Descarga: tubo de descarga lateral DN 100; válvula inferior com dispositivo de operação mecânico bilateral
• Termômetro: Instalado
• Projeto/normas: Cumpre RID, TSI, EN, UIC; marcação TEN GE para operação em tráfego
• Carga por eixo: 22,5 t/eixo
• Bitola: 1.435 mm
• Gabarito: G1-TSI
• Regime/tipo de freio: “S” / KE-GP (K)
• Velocidades: máx. 100 km/h (para 90,0 t), 120 km/h (vazio)
• Condição climática: T1
• Raio mínimo Rmin: 35,0 m
• Comprimento sobre buffers: 14.150 mm
• Inclinação central do tanque: 1,5°
• Pressão de cálculo / Pressão máx. de operação: 4 bar / 3 bar
• Peso tara: ~ 22,4 t (BA314)
• Carga útil: ~ 67,6 t
• Tipo de bogie: Y25Lsd-KP1 ou Y25Lsd-K
• Material do equipamento: Aço carbono
