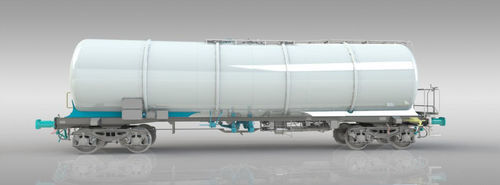

Transportadora com rodas Za(c)ns

Características

• O vagão-tanque Za(c)ns de 88 m³ foi projetado para transporte de óleo mineral branco; código de tanque L4BH; pressão de ensaio 4 bar.
• Fabricado conforme as regulamentações RID e TSI e normas EN / UIC aplicáveis; marcado TEN GE para operação em tráfego.
• Peso em vazio aproximadamente 20,9 t (conjunto de roda ULT25 com freio padrão) ou 20,7 t (ULT25 com freio CFCB).
• Faixa de temperatura de trabalho −20 °C a +50 °C; estrutura conforme EN 12663-2 e UIC 530-1 para montagem de acoplador automático.

Capacidades

• Carregamento através da cúpula (tampa basculante com quatro parafusos) ou bocal de enchimento DN 150 opcional.
• Operação ao nível da via em ambos os lados com tubos em T e válvulas oblíquas laterais DN 100 para a fase líquida.
• Conexão DN 50 / 2 polegadas prevista para a fase gasosa.
• Os equipamentos de carga e descarga podem ser adaptados aos requisitos do cliente.
• O vagão pode ser fabricado e entregue em várias configurações:
• Chassis: com ou sem kit central fixado ao longo do tanque (solução MODULAR).
• Opções de freio: KE-GP-A(K) ou MH-GP-A(K) em configuração padrão, ou CFCB como opção; todos fornecem base para maior digitalização dos vagões de carga.

Vantagens

• Peso em vazio reduzido (≈ 20,9 t ou 20,7 t dependendo da configuração do freio).
• Comprimento do vagão reduzido (15.000 mm) facilitando manobras em pátio.
• Capacidade de tanque otimizada para transporte de produtos de baixa densidade.

Parâmetros
Carga por eixo: 22,5 t/eixo
Bitola: 1.435 mm
Gabarito: G1-TSI
Regime de freio: S
Tipo de freio: MH-GP-A(K), KE-GP-A(K)
Vel. máx. a 90,0 t: 100 km/h
Vel. máx. (vazio): 120 km/h
Condição climática: T1, T3
Rmin: 35,0 m
Comprimento sobre as almofadas: 15.000 mm
Volume efetivo: ~ 88,0 m³
Inclinação central do tanque: 10°
Pressão de cálculo / Pressão de ensaio: 4 bar / 4 bar
Pressão máxima de operação: 3 bar
Peso em vazio: ~ 20,9 t (dependendo da configuração)
Carga útil: ~ 69,1 t
Tipo de bogie: Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
Material dos equipamentos: Aço carbono

Especificações técnicas

• Modelo: Za(c)ns
• Volume efetivo (tanque): ~ 88,0 m³
• Carga por eixo: 22,5 t/eixo
• Bitola: 1.435 mm
• Comprimento sobre as almofadas: 15.000 mm
• Peso em vazio: ~ 20,9 t (dependendo da configuração de freio)
• Carga útil: ~ 69,1 t
• Pressão de cálculo / Pressão de ensaio: 4 bar
• Pressão máxima de operação: 3 bar
• Faixa de temperatura de trabalho: -20 °C a +50 °C
• Tipos de freio disponíveis: MH-GP-A(K), KE-GP-A(K), opção CFCB
• Tipos de bogie: Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
• Inclinação central do tanque: 10°
• Raio mínimo de curva (Rmin): 35,0 m
• Material dos equipamentos: Aço carbono
