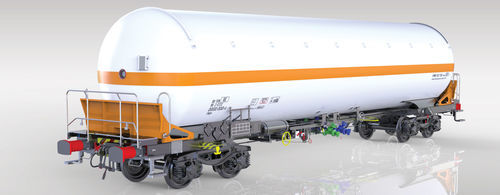

Transportadora com rodas Zags

com plataforma

Características

• Projetado para transporte de amoníaco anidro (UN1005) e hidrocarbonetos liquefeitos (GLP) segundo o código de tanque P29BH.
• Construído em conformidade com os regulamentos RID e TSI e normas EN / UIC aplicáveis; subquadro conforme EN 12663-2 e UIC 530-1; marcação TEN GE para operação em tráfego.
• Capacidade otimizada em relação ao peso para transporte de amoníaco; espessura da cabeça do tanque conforme RID TE 25 b).
• Acesso de inspeção através de escotilha DN 500 com tampa (EN 12561-6).

Capacidades

• Válvulas inferiores para carga/descarga controladas hidraulicamente a partir do nível da via em ambos os lados.
• Tubos em T e válvulas oblíquas laterais DN 80 para fase líquida e gasosa; redução padrão DN 80/DN 50 na fase gasosa.
• Pronto para montagem de protetor solar e alteração do código do tanque para P27BH.
• Temperatura mínima de enchimento: -40 °C.
• Equipamentos de carga/descarga e acessórios adaptáveis aos requisitos do cliente; opções para jogos de rodas, caixas de eixo, sapatas de travão, batentes e acoplamentos.
• Equipamento de segurança opcional: sistemas anti‑climbing, detector de descarrilamento EDT101; proteção conforme RID TE 25 d), plataforma adicional e indicador de nível disponíveis.
• Posição do homem‑hole no eixo da cabeça do tanque conforme propriedade intelectual n.º Ru.068711.

Parâmetros
Carga por eixo: 22,5 t / eixo
Bitola: 1,435 mm
Gabarito: G1-TSI
Regime de travagem: “S”
Tipo de travão: KE-GP (K)
Velocidade máx. (carregado 90,0 t): 100 km/h
Velocidade máx. (vazio): 120 km/h
Condição climática: T1
R_min: 35,0 m
Comprimento sobre batentes: 16 960 mm
Volume útil: ~106,0 m³
Inclinação central do tanque: Horizontal
Pressão de cálculo: 29 bar
Peso a vazio: ~34,9 t
Carga útil: ~55,1 t
Tipo de bogie: Y25Lsd-KP1
*O peso a vazio depende do tipo de bogie, jogos de rodas e equipamento adicional.

Especificações técnicas

• Família de modelos: série Zags
• Carga pretendida: Amoníaco anidro (UN1005) e hidrocarbonetos liquefeitos (GLP) — código de tanque P29BH
• Volume útil: ~106,0 m³; Pressão de cálculo: 29 bar; Temperatura mínima de enchimento: -40 °C
• Carga por eixo: 22,5 t / eixo; Carga útil: ~55,1 t; Peso a vazio: ~34,9 t (dependendo da configuração)
• Velocidade máx.: 100 km/h (carregado 90 t) / 120 km/h (vazio); Bitola: 1,435 mm; Gabarito: G1-TSI
• Regime de travagem: “S”; Tipo de travão: KE-GP (K); Tipo de bogie: Y25Lsd-KP1 (outras opções disponíveis)
• Acessórios do tanque: escotilha DN 500 (EN 12561-6), tubos em T e válvulas DN 80, redução DN 80/DN 50 na fase gasosa, válvulas inferiores hidráulicas acessíveis ao nível da via
• Normas: Regulamentos RID e TSI; Normas EN / UIC; subquadro conforme EN 12663-2 e UIC 530-1; marcação TEN GE

Nota
Nota: As descrições aqui apresentadas destinam-se apenas a informações gerais.
