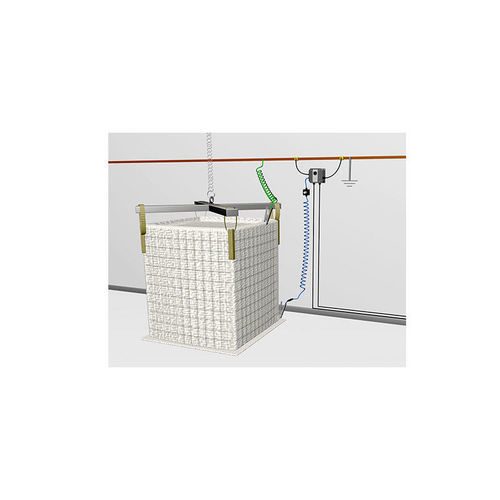

Dispositivo de aterramento de curto-circuito de fase Big-Bag

O sistema de ligação à terra estática FIBC da Earth-Rite é um sistema de hardware revolucionário concebido para garantir o enchimento e esvaziamento seguros de big-bags do tipo C (sacos com inserção condutora) utilizados em zonas perigosas. O FIBC Earth-Rite foi concebido para satisfazer os requisitos da indústria farmacêutica, mas o dispositivo é utilizado em todos os sectores. Componentes do sistema unidade de monitorização com um LED que indica o estado da ligação à terra (material da caixa - plástico ou aço inoxidável a pedido), equipada com um pino para pendurar/armazenar a pinça), pinça de ligação à terra que permite uma melhor ligação para os materiais flexíveis dos big-bags, cabo em espiral de dois fios num invólucro protetor em hytrel de vários comprimentos (o invólucro em hytrel protege o cabo contra danos mecânicos ou químicos), unidade de alimentação eléctrica numa caixa GRP. Princípio de funcionamento do sistema A pinça de controlo, quase totalmente isolada, com exceção da pinça de cobre, é ligada ao ponto de terra inferior do CFI, criando assim uma ligação que permite ao sistema controlar a resistência do CFI à terra. O controlador verifica se o big-bag foi corretamente ligado à terra, ou seja, se as cargas electrostáticas nele acumuladas são devidamente descarregadas para a terra. Uma ligação à terra correta evita as descargas electrostáticas, que podem ser uma fonte de ignição e de explosão de uma atmosfera explosiva. Para os materiais que dissipam a eletricidade estática, selecionar um sistema com uma gama de controlo adequada ao tipo de reservatório. Os contentores FIBC do tipo C devem ser monitorizados com uma resistência ≤ 1 x 108 Ω. Para materiais condutores ou metálicos, a resistência ≤ 10 Ω deve ser o valor da resistência monitorizada em combinação com um ponto de terra designado
