Sistema de controle de monitoramento MULTIPOINT II

de nívelde processode luz

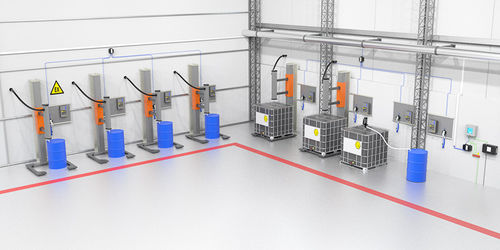

O sistema MULTIPOINT II é um dispositivo concebido para controlar a ligação à terra de um máximo de 8 componentes de sistemas auto-activos ou interligados ao mesmo tempo. De acordo com as diretrizes das normas internacionais para o controlo de descargas estáticas indesejadas, a correção da ligação à terra só será confirmada pelo sistema se a resistência do nó de ligação à terra em cada canal for inferior a 10 Ω. Se esta condição não for cumprida, o sistema bloqueará o processo tecnológico. Princípio de funcionamento do sistema A correção da ligação à terra é verificada pela unidade de monitorização, com a qual cada componente ligado ao sistema está equipado. Um sinal luminoso (LEDs verdes ou vermelhos) comunica a correção da ligação à terra. Se estiver incorrecta, o sistema bloqueia o processo tecnológico. Um interrutor sem contacto, com o qual o sistema está equipado, pode ser utilizado para parar o processo ou desligar a sinalização sonora (em caso de perda de ligação à terra de um dos componentes). Na fábrica de produção de resinas alquídicas, onde estão definidas zonas de risco de explosão, os processos tecnológicos conduzidos estão sujeitos ao risco de descargas electrostáticas. Estas, por sua vez, são uma fonte potencial de ignição que pode resultar em consequências graves de uma explosão ou incêndio. O fabricante, desejando aumentar o nível de segurança na sua fábrica e, ao mesmo tempo, cumprir os requisitos da seguradora para uma ligação à terra eficaz das instalações e dos equipamentos de processo, pediu à nossa empresa que seleccionasse as soluções técnicas adequadas. A tarefa incluiu a seleção e entrega de vários tipos de sistemas de ligação à terra para vários fins, para um total de 22 estações de trabalho.
