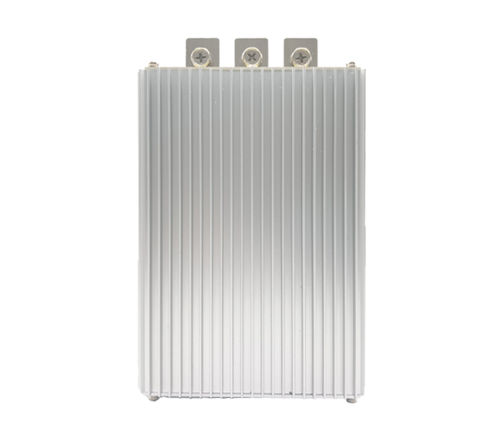

Conversor CC-CC elevador de tensão

reguladonão-isoladoencapsulado

Descrição curta
Tensão de entrada: DC 12V (9V–20V). Tensão de saída: DC 28V ±0,25V. Correntes de saída disponíveis: 15A, 20A, 30A, 40A. Dimensões e peso por modelo:

• 15A: 108×80×45 mm / 0,9 kg
• 20A: 150×127×63 mm / 1,6 kg
• 30A: 180×127×63 mm / 1,8 kg
• 40A: 220×127×63 mm / 2,3 kg

Características

• Tecnologia de retificação síncrona para maior eficiência de conversão
• Filtro de capacitor com resistência interna, resistente a elevadas temperaturas
• Encapsulamento em silicone orgânico para proteção ambiental
• Proteções inteligentes por chip: proteção contra sobretemperatura e sobrecorrente
• Projeto resistente a choque, queda, humidade e pó
• Alta eficiência declarada: até 96% (valor de tabela 90%)
• Topologia de entrada/saída não isolada
• Grau de proteção: IP67 (à prova de água)

Atenção

• Siga a etiqueta para instalação correta. Não inverter a polaridade: polaridade invertida pode danificar o módulo e os componentes.
• Não ligar a entrada e a saída invertidas; isso pode causar danos permanentes.
• Assegure que a potência da carga não exceda a potência máxima nominal do conversor.

Tabela técnica (resumo)
Nome do produto: Conversor 12V DC para 28V DC
Dimensões: 15A – 108×80×45 mm; 20A – 150×127×63 mm; 30A – 180×127×63 mm; 40A – 220×127×63 mm
Corrente de saída: 15A / 20A / 30A / 40A
Potência de saída: 420W / 560W / 840W / 1120W
Peso: 0,9 kg / 1,6 kg / 1,8 kg / 2,3 kg
Tensão de entrada: DC 12V (9V–20V)
Tensão de saída: DC 28V ±0,25V
Eficiência de conversão: valor de tabela 90% (declarada até 96%)
Proteção por sobretemperatura: 150°C
Temperatura de funcionamento: -20°C a 85°C
Grau de proteção: IP67
Topologia: entrada/saída não isolada

Características / especificações técnicas

• Tensão de entrada: DC 12V (9V–20V)
• Tensão de saída: DC 28V ±0,25V
• Correntes disponíveis: 15A, 20A, 30A, 40A
• Potência de saída: 420W (15A), 560W (20A), 840W (30A), 1120W (40A)
• Dimensões e peso por modelo
• Eficiência: valor de tabela 90% (declarada até 96%)
• Limite de proteção por sobretemperatura: 150°C
• Intervalo de temperatura operacional: -20°C a 85°C
• IP67, não isolado, proteções contra sobretemperatura e sobrecorrente
• Construção: retificação síncrona, filtro de capacitor com resistência interna, encapsulamento em silicone orgânico
