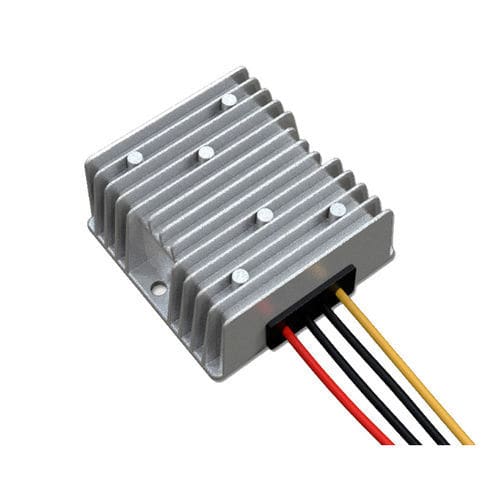

Conversor CC-CC regulado

não-isoladoencapsuladoimpermeável

Descrição curta
Conversor DC-DC compacto não isolado que eleva ou reduz automaticamente uma entrada de 8–40V DC para uma saída regulada de 13,8V ±0,25V. Disponível nas variantes 5A–25A e com proteção IP67.

Características

• Tecnologia de retificação síncrona
• Filtro de capacitor interno com baixa ESR para tolerância a altas temperaturas
• Encapsulamento em silicone orgânico
• Proteções por chip inteligente: sobretemperatura e sobrecorrente
• Projeto resistente a choques, quedas, umidade e poeira
• Alta eficiência: tipicamente até 96%
• Topologia não isolada (entrada e saída compartilham referência comum)
• Grau de proteção: IP67 (à prova d'água)

Atenção

• Siga estritamente as instruções da etiqueta para instalação; não inverter a polaridade (+/−), caso contrário o módulo e os componentes podem ser danificados
• Não conectar entrada e saída invertidas; o dispositivo pode ser danificado
• A potência da carga não deve exceder o valor máximo suportado pelo conversor

Tabela do produto
Nome do produto: Conversor DC 8V/40V para 13,8V DC
Tamanho: 74×74×32 mm (5A–10A) ; 100×80×38 mm (15A–25A)
Corrente de saída: 5A, 10A, 15A, 20A, 25A
Potência de saída: 69W (5A), 138W (10A), 207W (15A), 276W (20A), 345W (25A)
Peso: 0,25 kg (5A–10A) ; 0,5 kg (15A–25A)
Tensão de entrada: DC 8–40V
Eficiência típica: até 96% (medida); eficiência de transferência indicada ~90% dependendo da carga
Tensão de saída: DC 13,8V ±0,25V
Proteção contra superaquecimento: 150°C
Temperatura de operação: -20°C a 85°C
Grau de proteção: IP67

Especificações técnicas

• Faixa de tensão de entrada: 8–40 V DC
• Tensão de saída nominal: 13,8 V DC ±0,25 V
• Correntes de saída disponíveis: 5 A, 10 A, 15 A, 20 A, 25 A
• Potências de saída correspondentes: 69 W, 138 W, 207 W, 276 W, 345 W
• Dimensões: 74×74×32 mm (variantes menores), 100×80×38 mm (variantes maiores)
• Peso: 0,25 kg (variantes menores), 0,5 kg (variantes maiores)
• Eficiência: tipicamente até 96% (ver tabela do produto para referência da eficiência de transferência)
• Limiar de proteção contra superaquecimento: 150°C
• Faixa de temperatura de operação: -20°C a 85°C
• Classificação de ingressão: IP67
• Topologia / isolamento: não isolado entre entrada e saída
• Proteções: chip inteligente com proteção contra sobretemperatura e sobrecorrente
• Adicional: retificação síncrona; filtro de capacitor interno para tolerância a altas temperaturas; encapsulamento em silicone orgânico; design resistente a choques/quedas/umidade/poeira
