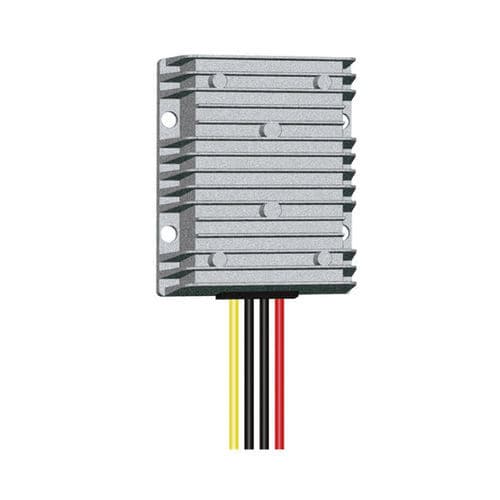

Conversor CC-CC abaixador

reguladonão-isoladoencapsulado

Descrição curta
Tensão de entrada: DC48V (30V-60V)
Tensão de saída: DC13,8V ±0,25V
Correntes de saída disponíveis: 1A–60A dependendo do modelo
Tamanhos e pesos típicos: variam conforme a corrente (exemplos abaixo)
Certificados: CE, FCC, RoHS

Características

• Topologia com retificação síncrona para alta eficiência de conversão
• Filtro de capacitor de baixa ESR resistente a altas temperaturas
• Encapsulamento em silicone orgânico para proteção ambiental
• Proteções integradas por chip: proteção contra sobretemperatura e sobrecorrente
• Resistente a choques, quedas, umidade e poeira
• Alta eficiência (dependente do modelo), valor máximo declarado até 96%
• Topologia não isolada entre entrada e saída (referência comum)
• Grau de proteção IP67

Atenção

• Instalar conforme indicação de polaridade na etiqueta; não inverter + / -
• Não conectar entrada e saída invertidas (risco de dano)
• A potência da carga não deve exceder o valor máximo suportado pelo conversor

48V para 13,8V (1A-20A) — Tabela técnica
Nome do produto: Conversor 48VDC para 13,8VDC
Tamanho & peso (exemplos): 66×58×23mm / 0,1kg (1A–5A); 74×74×32mm / 0,26kg (10A–20A)
Correntes disponíveis: 1A, 3A, 5A, 10A, 15A, 20A
Potências correspondentes: 13,8W, 41,4W, 69W, 138W, 207W, 276W
Tensão de entrada: DC48V (30V–60V)
Eficiência de transferência típica (dependente do modelo): ~90% (pico declarado até 96%)
Tensão de saída: DC13,8V ±0,25V
Proteção contra superaquecimento: 150°C
Temperatura de funcionamento: -20°C a 85°C
Impermeabilidade: IP67

48V para 13,8V (30A-60A) — Tabela técnica
Nome do produto: Conversor 48VDC para 13,8VDC
Tamanho & peso (exemplos): 100×80×38mm / 0,5kg (30A); 150×127×63mm / 1,6kg (40A–60A)
Correntes disponíveis: 30A, 40A, 50A, 60A
Potências correspondentes: 414W, 552W, 690W, 828W
Tensão de entrada: DC48V (30V–60V)
Eficiência de transferência típica (dependente do modelo): ~90% (pico declarado até 96%)
Tensão de saída: DC13,8V ±0,25V
Proteção contra superaquecimento: 150°C
Temperatura de funcionamento: -20°C a 85°C
Impermeabilidade: IP67

Tabela de modelos / séries (seleção)
Conversores DC-DC buck em vários modelos cobrindo conversões e correntes comuns: exemplos 12V/24V→5V (1A–100A), 24V→12V (1A–300A), 24V→13,8V (1A–120A), 48V→12V (1A–150A), 48V→24V (1A–125A), 48V→13,8V (1A–80A), 60V/72V→12V (1A–85A). Topologias buck-boost e outras também disponíveis na gama.

Especificações

• Intervalo de tensão de entrada: DC48V (30V–60V)
• Tensão de saída nominal: DC13,8V ±0,25V
• Intervalo de corrente de saída (família de produtos): 1A a 60A dependendo do modelo
• Intervalo de potência de saída (exemplos): ~13,8W até 828W dependendo do modelo
• Eficiência: dependente do modelo; pico indicado até 96%
• Limiar de proteção contra sobretemperatura: 150°C
• Temperatura de operação: -20°C a 85°C
• Proteção de entrada contra água/poeira: IP67
• Topologia: conversor step-down (buck) não isolado
• Tecnologias chave: retificação síncrona, filtro de capacitor alta-temp, encapsulamento em silicone orgânico
• Proteções: sobretemperatura, sobrecorrente
• Certificados: CE, FCC, RoHS
• Dimensões e pesos variam conforme a corrente (ver tabelas técnicas)
