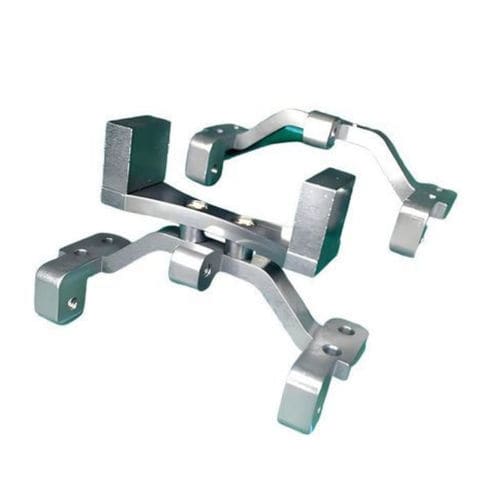

Moldagem aço carbono

ferroaçoalumínio

Visão geral do produto Os conectores estruturais de precisão Bracket Link da Hansheng Automation são projetados para aplicações de alto desempenho, oferecendo uma solução completa, desde a fundição até a usinagem em nível de mícron. Estes componentes são adequados para uma vasta gama de indústrias, incluindo maquinaria pesada, automação industrial, transmissão de energia e equipamento agrícola. Por que escolher a Hansheng Automation? A Hansheng Automation fornece uma solução completa e pronta para uso para Bracket Links e peças de conexão estrutural. Aproveitando a experiência na fabricação de componentes de transmissão de alta precisão, a empresa traz "Precisão de classe de engrenagem" para peças fundidas estruturais. Quer seja necessário um suporte de ferro dúctil maciço para maquinaria pesada ou uma ligação de alumínio leve para automação, a Hansheng fornece componentes prontos a montar com tolerâncias tão apertadas como ±0,005 mm. Caraterísticas principais do produto

• Precisão de usinagem incomparável: Os elos do suporte são processados na mesma oficina que as caixas de engrenagens de precisão. Alimentado por Taesin CNC Milling e Brother CNC Lathes, Hansheng atinge ± 0,005 mm em fresagem e torneamento, e ± 0,002 mm em moagem. Isso garante um ajuste perfeito para rolamentos, eixos e pinos sem retrabalho adicional.
• Capacidade de grande escala e serviço pesado: As capacidades de fundição se estendem a 3800 × 1500 × 1200mm, e os Centros de Usinagem Horizontal podem processar peças de até 2100 × 1060mm. Ideal para maquinaria de construção, equipamento mineiro e grandes estruturas industriais.
• Diversos Processos de Fundição:
  • Fundição em Areia: Económica para grandes suportes de ferro/aço.
  • Fundição de espuma perdida: Adequado para geometrias complexas sem ângulos de inclinação.
  • Fundição por gravidade: Opções de alta densidade para links de liga de alumínio.

Especificações de materiais e processos Caraterísticas Detalhes Opções de materiais

• Ferro Fundido Dúctil: GGG40, GGG50, GGG60 (Alta Resistência)
• Ferro Cinzento: GG20, GG25 (Amortecimento de Vibrações)
• Aço Carbono/Liga: 4140, 42CrMo, WCB
• Alumínio: A356, ZL101 (Leve)

Métodos de Fundição Fundição em areia de resina, fundição em areia verde, espuma perdida, fundição por gravidade Capacidades de maquinação Fresagem CNC, mandrilagem, torneamento, retificação, electroerosão a fio (Seibu M50B) Tratamento Térmico Normalização, recozimento, têmpera e revenimento (Q&T), alívio de tensões Tratamento de superfície Jato de areia, pintura com primário, revestimento em pó, anodização, óleo anti-ferrugem Parâmetros Técnicos e Tolerâncias

• Fresagem de Precisão: ±0.005mm
• Tornear de Precisão: ±0.005mm
• Acabamento Super Espelhado: ±0.002mm
• Tolerância de Fundição: ISO 8062 CT10-CT12 (Areia), CT7-CT9 (Espuma Perdida/Precisão)

Dimensões Máximas de Processamento:

• Fundição: 3800mm × 1500mm × 1200mm
• Maquinação CNC: 2100mm × 1060mm (Centro Horizontal)
• Padrão de Qualidade: Certificação ISO 9001

Garantia de Qualidade

• Os padrões de inspeção para suportes estruturais são excecionalmente rigorosos, correspondendo aos das engrenagens de precisão (ISO Nível 5).
• Inspeção CMM: Verificação de todas as dimensões espaciais e tolerâncias geométricas (GD&T).
• NDT (Non-Destructive Testing): Inspeção por ultra-sons e partículas magnéticas para garantir a ausência de fissuras internas ou porosidade na peça fundida.
• Equipamento: Máquinas de Inspeção de Engrenagens (para perfis complexos), Testes de Dureza.

Aplicações

• Máquinas de Construção Pesada: Ligações de baldes, pivôs de lança e suportes de chassis para escavadoras e carregadoras.
• Automação Industrial: Braços de ligação de bases de robôs, suportes de carris de precisão (que requerem elevada planicidade).
• Transmissão de energia: Suportes de montagem para caixas de engrenagens planetárias e motores.
• Equipamento agrícola: Braços de ligação de alta resistência para tratores e colheitadeiras.

FAQ

• Usinagem: 100% da usinagem de precisão é realizada internamente com equipamentos avançados, garantindo total controle sobre a qualidade e o cronograma.
• Tolerância apertada: Tolerâncias de furo de H6/H7 e tolerâncias de posição dentro de ±0,005mm são alcançadas usando centros CNC de ponta.
• Formatos de arquivo 3D: Arquivos STEP (.stp), IGES (.igs), X_T e SolidWorks são aceitos, juntamente com desenhos 2D em PDF para especificações de tolerância.
• Pedidos / protótipos de baixo volume: A prototipagem rápida é suportada por usinagem CNC a partir de bloco sólido ou moldes de areia impressos em 3D antes da fundição em massa.

Caraterísticas / Especificações Técnicas

• Opções de materiais: Ferro Dúctil (GGG40, GGG50, GGG60), Ferro Cinzento (GG20, GG25), Aço Carbono/Liga (4140, 42CrMo, WCB), Alumínio (A356, ZL101)
• Métodos de fundição: Fundição em areia de resina, fundição em areia verde, espuma perdida, fundição por gravidade
• Maquinação: Fresagem CNC, mandrilamento, torneamento, retificação, EDM de fio
• Tratamento térmico: Normalização, recozimento, têmpera e revenimento, alívio de tensões
• Tratamento de superfície: Jateamento, pintura com primer, revestimento em pó, anodização, óleo antiferrugem
• Tolerância de usinagem: ±0,005mm (fresagem/torneamento), ±0,002mm (retificação)
• Tolerância de fundição: ISO 8062 CT10-CT12 (Areia), CT7-CT9 (Espuma Perdida/Precisão)
• Tamanho máximo de fundição: 3800mm × 1500mm × 1200mm
• Tamanho máximo de maquinação CNC: 2100mm × 1060mm
• Padrão de qualidade: Certificado ISO 9001
• Inspeção: CMM, NDT (Ultra-sons, Partículas Magnéticas), Máquinas de Inspeção de Engrenagens, Testes de Dureza
