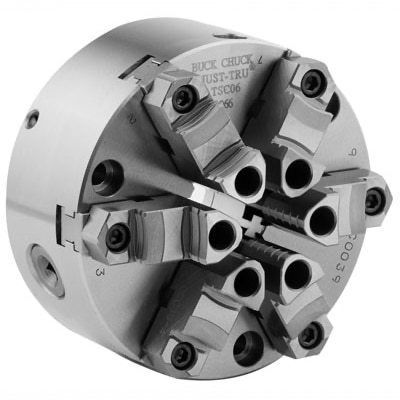

Placa de torno de fixação manual ATSC

em açode alta precisãocom mordente

Visão geral
O mandril de rosca ATSC com corpo em aço forjado é um mandril de torno projetado para fornecer alta repetibilidade e concentricidade consistente em peças duplicadas. O desenho inclui uma folga incorporada de .020" entre a cavidade do corpo do mandril e o cubo da placa de montagem para permitir o movimento necessário dos parafusos opostos e possibilitar ajustes micro-precisos. O ajuste inicial requer menos de um minuto e atinge repetibilidade de .0005" TIR em peças correspondentes.

Por que escolher este mandril ATSC?
Projetado para ambientes de produção e precisão, este mandril oferece capacidade de micro-ajuste e geometria interna estável para manter tolerâncias apertadas em lotes.

Características e benefícios

• 4 parafusos de micro-ajuste fornecendo repetibilidade de .0005" TIR
• Corpo em aço forjado adequado para velocidades de fuso mais altas
• Scroll endurecido e retificado, equilibrado com precisão para maior vida útil e precisão
• Mandíbulas e pinhões endurecidos para maior durabilidade
• Mandíbulas mestre com lingueta e ranhura padrão americano para opções flexíveis de ferramentas superiores

Aplicações

• Usinagem de precisão de componentes duplicados
• Produções de alto volume
• Operações que exigem RPMs elevados

Documentação do produto
O folheto do produto contém especificações detalhadas e informações de catálogo.

Especificações

• Repetibilidade: .0005" TIR em peças duplicadas
• Folga incorporada: .020" entre a cavidade do corpo do mandril e o cubo da placa de montagem
• Tempo de ajuste: menos de um minuto para atingir a precisão requerida
• Mecanismo de ajuste: 4 parafusos de micro-ajuste
• Material do corpo: aço forjado para maiores velocidades de torno
• Scroll: endurecido e retificado, equilibrado com precisão
• Mandíbulas & pinhões: endurecidos para maior vida útil
• Interface de ferramentas superiores: mandíbulas mestre com lingueta e ranhura padrão americano
