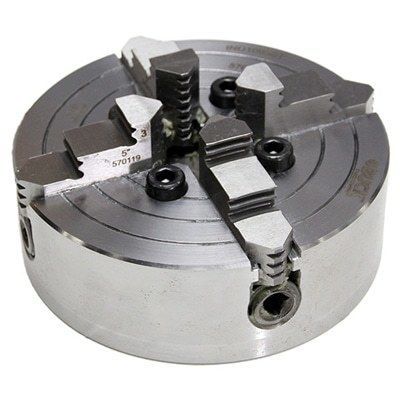

Mandril de fixação de peças para torneamento

de retificaçãoem açode troca rápida

Visão geral O mandril independente é um mandril de torno de quatro mandíbulas ajustáveis individualmente, projetado para fixação de peças cilíndricas e de formas irregulares. A carcaça do fuso e as mandíbulas são fabricadas em aço endurecido para resistência ao desgaste e estabilidade dimensional. As mandíbulas seguem o American Standard Tongue and Groove e dispõem de sistema de troca rápida. As mandíbulas de base têm rosca para o ajuste do fuso e apresentam mandíbulas superiores reversíveis em degraus; para inverter a mandíbula superior, solte o parafuso de montagem da mandíbula.

Características e benefícios

• Corpo em aço forjado para concentricidade consistente
• Construção adequada para oficina e uso em bancada
• Quatro mandíbulas independentes permitem a fixação de peças de formas irregulares
• Placas adaptadoras disponíveis para acomodar a maioria dos fusos comuns
• Tamanhos 5" e 6" fornecidos apenas com mandíbulas sólidas
• Tamanhos 8" a 20" disponíveis com mandíbulas em duas peças; todas as medidas disponíveis com opção de mandíbula sólida

Aplicações

• Aplicações de oficina e usinagem de protótipos
• Retífica que exige fixação precisa
• Fixação de peças com formas irregulares ou assimétricas

Especificações técnicas

• Material do corpo: aço forjado
• Material das mandíbulas e carcaça do fuso: aço endurecido
• Configuração das mandíbulas: quatro mandíbulas independentes, ajustáveis individualmente
• Padrão das mandíbulas: American Standard Tongue and Groove
• Tipos de mandíbulas: mandíbulas sólidas (5" e 6"), mandíbulas em duas peças (8"–20"); todas as medidas disponíveis com opção de mandíbula sólida
• Placas adaptadoras: disponíveis para acomodar a maioria dos fusos comuns
