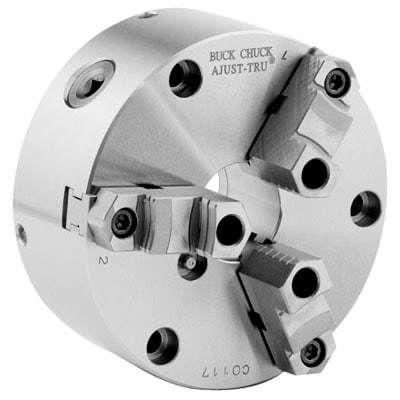

Mandril de fixação de peças de retificação AT

para mecânica de precisãopara torneamentobalanceado

Visão geral do produto
Mandris helicoidais proporcionam concentricidade muito precisa e oferecem repetibilidade de 0.0005" em peças duplicadas. Essa precisão é obtida por meio de uma folga integrada de 0.020" entre a cavidade do corpo do mandril e o cubo da placa de montagem, permitindo que os parafusos opostos tenham movimento suficiente para alinhar a peça com precisão. O ajuste leva menos de um minuto; uma vez ajustado, não é necessário novo ajuste para manter 0.0005" TIR em peças duplicadas.

Características e Benefícios

• Repetibilidade de 0.0005" em peças duplicadas (alguma documentação também refere 0.001")
• Corpo em ferro fundido para solução de fabricação mais econômica
• Scroll (rosca) temperada e retificada, balanceada para maior precisão
• Garras temperadas e retificadas para maior vida útil

Aplicações

• Trabalhos de oficina e torneamento de precisão
• Operações de retificação

Especificações técnicas

• Repetibilidade: 0.0005" (a página também referencia 0.001")
• Folga entre a cavidade do mandril e o cubo da placa de montagem: 0.020"
• Material do corpo: ferro fundido
• Scroll: temperado e retificado, balanceado para maior precisão
• Garras: temperadas e retificadas para vida útil prolongada
• Tempo de ajuste para atingir a precisão: menos de um minuto
