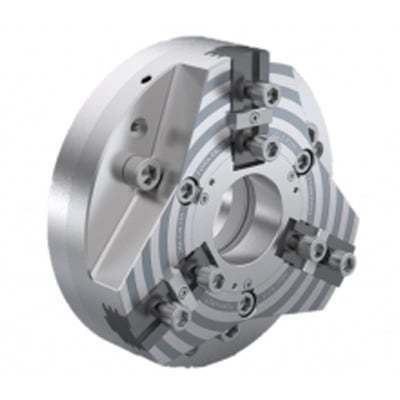

Mandril de fixação de peças com compensação QLC series

para mecânica de precisãopara torneamentopara acabamento

Visão geral
Os mandris de castanha deslizante QLC são dispositivos de aperto universais projetados para operações de torneamento. Substituem pinças padrão ou mandris convencionais tipo cunha, oferecendo maior faixa de aperto, força de fixação aumentada e compatibilidade com rotações mais altas por compensação centrífuga.

Por que investir num QLC?

• Força de aperto superior e melhor repetibilidade comparado a mandris tipo cunha padrão, adequado para usinagem pesada e produção em grande volume.
• Compensação da força centrífuga permite operação a RPM mais elevadas mantendo a precisão de aperto.
• Opções modulares de castanhas compatíveis com ferramentas superiores padrão para substituições econômicas.
• Massa rotativa reduzida e sistemas opcionais de troca rápida de castanhas diminuem os tempos de set-up e troca.
• Castanhas base adaptáveis para aplicações especiais (aperto interno/externo, material de diâmetro variável).

Modelos QLC disponíveis

• QLC — 3 castanhas, estilo cunha
  Mandril deslizante universal com grande furo passante. Tamanhos: 110–140 mm.
• QLC-KT — 3 castanhas, Heavy Duty
  Configuração de centro maciço para cortes pesados. Tamanhos: 160–400 mm.
• QLC-KS — 3 castanhas, grande furo
  Furo passante aumentado para peças de maior diâmetro. Tamanhos: 200–400 mm.
• QLC-AG — 3 castanhas, compensante
  Modelo compensante para peças excêntricas com alta precisão. Tamanhos: 200–315 mm.
• QLC-LM — 3 castanhas, baixa manutenção
  Design com manutenção reduzida segundo o princípio QLC. Tamanhos: 200–500 mm.
• QLC-LS — 2 castanhas, grande curso
  Curso estendido para variações de diâmetro (~+95% de curso). Tamanhos: 160–315 mm.
• QLC MIR — Mandril com sistema de troca rápida de castanhas
  Solução de troca rápida para aperto ID e OD. Tamanhos: 200–500 mm.
• QLC SWB — Mandril com sistema de troca rápida de castanhas
  Otimizado para pequenos lotes recorrentes; sistema SWB patenteado com chave de bloqueio.

Razões para comprar mandris QLC
Vantagens

• Design da castanha base reduz o desgaste em comparação com conceitos tradicionais de castanhas deslizantes.
• Guias de castanha retificadas que minimizam perda de lubrificante e melhoram a consistência.
• Múltiplos perfis de guia fornecem forças de aperto uniformes e controladas.
• Design de gancho de cunha sem folga oferece máximas forças de aperto e alta repetibilidade.
• Compensação centrífuga permite operação em rotações maiores.
• Superfícies deslizantes endurecidas, retificadas e acabadas aumentam a vida útil.
• Formatos de castanha conformes às especificações europeias e americanas para intercambialidade.
• Sistemas opcionais de troca rápida (MIR / SWB) reduzem tempos de inatividade.

Características técnicas

• Gancho de cunha sem folga patenteado.
• Conceito de castanha base multi-perfil patenteado.
• Corpo do mandril nitrurado para maior durabilidade.
• Sistema de lubrificação circular com alimentação forçada (patenteado).
• Mecanismo de compensação centrífuga para maior capacidade em alta velocidade.

Aplicações

• Oficinas e fabricantes por contrato.
• Produção de peças torneadas em alto volume.
• Usinagem pesada e operações de desbaste.
• Acabamento e torneamento de precisão com modelos compensantes para peças excêntricas.
• Soluções flexíveis para material de diâmetro variável e requisitos de troca rápida.

Especificações técnicas

• Família de produtos: mandris deslizantes QLC (QLC, QLC-KT, QLC-KS, QLC-AG, QLC-LM, QLC-LS, QLC MIR, QLC SWB).
• Intervalos de tamanhos: 110–140 mm (QLC); 160–400 mm (QLC-KT); 200–400 mm (QLC-KS); 200–315 mm (QLC-AG); 200–500 mm (QLC-LM); 160–315 mm (QLC-LS); 200–500 mm (QLC MIR / SWB).
• Sistema de aperto por gancho de cunha sem folga.
• Compensação centrífuga para capacidade de alta rotação.
• Múltiplos perfis de guia de castanha e interfaces padronizadas de castanha base.
• Corpo nitrurado e superfícies deslizantes endurecidas; lubrificação circular com alimentação forçada (patenteada).
• Sistemas opcionais de troca rápida de castanhas para conversões ID/OD rápidas.
