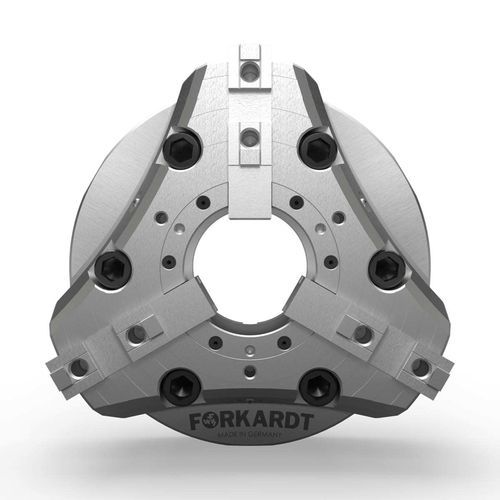

Placa de torno automática FNC+

com 3 castanhascom centro furadoautocentrante

Visão geral do produto
O FNC+ é um mandril de potência de 3 garras estilo cunha com sistema de garras de troca rápida como padrão. Projetado para permitir maiores rotações de spindle, deslocamentos de garras mais rápidos, menor massa do corpo do mandril e rigidez aprimorada. Aceita ferramentas superiores padrão europeu e oferece ampla faixa de fixação para variações da peça. Fabricado em material de alta qualidade com corpo monobloco nitrurado e produzido conforme ISO 9001:2000.

Principais melhorias / novas funcionalidades

• Opções de serrilha da garras de base reta ou angular (base reta aceita muitas garras de base concorrentes; base angular aceita garras base legacy Forkardt FNC).
• Diâmetro do furo ampliado para atender ou exceder furos comuns de máquina e maximizar capacidade de alimentação de barra.
• Seis parafusos de montagem (em vez de três) para aumentar a rigidez de fixação ao spindle.

Funcionalidade e destaques de projeto
A atuação patenteada por gancho de cunha trapezoidal transfere forças de fixação elevadas de forma eficiente, mantendo a precisão em velocidades elevadas. A redução da massa do corpo e a menor altura total permitem rotações permitidas mais altas e maior envelope de trabalho utilizável. O curso mais curto do atuador central proporciona tempos de deslocamento das garras muito mais rápidos em comparação com a maioria dos outros mandris com garras de troca rápida. Diversos adaptadores de montagem garantem compatibilidade com spindles de máquinas comuns.

Vantagens

• Troca de garras muito rápida (alguns segundos) melhorando a eficiência da produção.
• Ampla gama de acessórios de montagem para se ajustar a muitos spindles de máquina.
• Corpo monobloco nitrurado para alta rigidez e longa vida útil.
• Concentricidade mantida e alta repetibilidade.
• Forças de fixação muito elevadas graças à atuação robusta por gancho de cunha trapezoidal.

Características técnicas

• Perfil de garras de base revisado para aceitar garras de base de marcas concorrentes.
• Projeto mais compacto e massa do mandril reduzida para maior capacidade de RPM e comprimentos de peça utilizáveis maiores.
• Dispositivo de segurança por êmbolo para montagem vertical segura no spindle e destravamento/ajuste controlado das garras.
• Disponível de série com garras de base dentadas anguladas ou retas; modelo de dente reto compatível com garras concorrentes.
• Montagem no spindle com seis parafusos para maior rigidez.

Aplicações

• Produção em lotes médios e pequenos que requerem trocas rápidas de garras e maiores velocidades de spindle.

Documentação
Instruções de operação e folheto do produto estão disponíveis para o FNC+ (ver documentação do produto).

Especificações técnicas

• Família de modelos: mandril de potência 3 garras estilo cunha FNC+.
• Serrilha da garras de base: reta ou angular (reta aceita muitas garras de base concorrentes).
• Furo: passagem ampliada para melhorar a capacidade de alimentação de barra.
• Montagem: múltiplos adaptadores disponíveis; montagem em spindle com 6 parafusos para maior rigidez.
• Corpo: monobloco nitrurado em material de alta qualidade para rigidez e longevidade.
• Ação: perfil patenteado de gancho de cunha trapezoidal para alta força de fixação e eficiência.
• Troca de garras: sistema de troca rápida de garras padrão; curso reduzido do atuador para deslocamentos de garras mais rápidos.
• Segurança: dispositivo de segurança por êmbolo para montagem vertical segura e destravamento controlado das garras.
• Normas/Qualidade: fabricado de acordo com ISO 9001:2000.
• Uso típico: produção em lotes médios e pequenos; maiores RPM permitidos devido à redução da massa do mandril.
