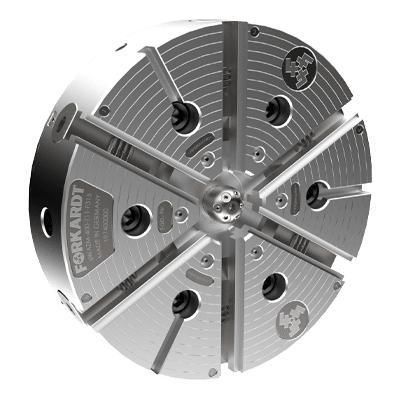

Mandril de fixação de peças para mecânica de precisão 6 WAZMF

para torneamentopara torneamento internopara torneamento externo

Visão geral
Mandril equalizador de 6 garras acionado por alavanca modelo 6 WAZMF projetado para prender peças cilíndricas de parede fina e delicadas com deformação mínima. As garras adjacentes são ligadas para proporcionar ação equalizadora; o sistema de troca rápida de garras FNC reduz o tempo de setup para lotes pequenos a médios.

Vantagens

• Sem furo passante, impedindo a entrada de cavacos no mandril.
• Guias de garras e componentes internos em aço ligado endurecido para maior vida útil.
• Garras de base finamente serrilhadas permitem ajuste simples e troca rápida.
• Longo curso das garras para agarrar sobre projeções e envelopes esféricos.

Características técnicas

• 12 pontos de força equalizada.
• Sistema de troca rápida de garras FNC de parafuso único.
• Acionamento por alavanca aumenta a sensibilidade do mandril.
• Capacidade de fixação interna e externa.
• Capacidade de fixação diferencial para diâmetros variáveis.

Aplicações

• Peças de parede fina
• Peças com requisitos de circularidade
• Peças com requisitos de planicidade
• Torneamento em alta velocidade
• Tambores de freio
• Rotores
• Impellers
• Tampas e carcaças

Especificações técnicas

• Tipo de produto: Mandril equalizador de 6 garras acionado por alavanca
• Pontos de equalização: 12
• Sistema de troca de garras: Troca rápida FNC de parafuso único
• Acionamento: Acionamento por alavanca para maior sensibilidade
• Modos de fixação: Fixação interna, externa e diferencial
• Materiais: Guias de garras e componentes internos em aço ligado endurecido
• Notas de projeto: Sem furo passante; garras de base finamente serrilhadas; longo curso para envelopes complexos
