Membrana para aplicações pneumáticas

em açode alto rendimento

Visão geral do produto

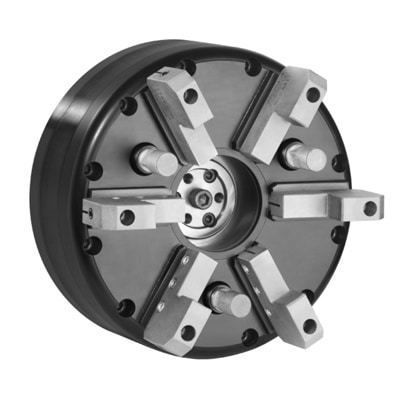

Mandril de diafragma de alta precisão para aplicações universais de usinagem. O Master Jaw Diaphragm utiliza um diafragma por flexão (sem peças deslizantes) para proporcionar concentricidade repetível e reduzir o desgaste em fixações internas e externas.

Componentes incluídos

• Projeto de mordenas em cauda de andorinha com conjunto de diafragma unitizado
• Cilindro de ar autônomo
• Adaptador de placa frontal
• Acoplamento deslizante rotativo
• Instruções de instalação

Vantagens

• Sem peças deslizantes — elimina atrito e desgaste
• Ação por flexão que assegura concentricidade controlada e constante
• Diafragma em aço mola fornece pressão de fixação para superfícies internas e externas

Características técnicas
O ar é introduzido através do fuso e da placa adaptadora por um tubo 1/4". Quando a pressão de ar é aplicada, o pistão avança aproximadamente 0,030"; uma luva de empuxo transmite esse movimento ao diafragma. À medida que o diafragma se flexiona, as garras abrem e a peça é carregada. Para prender, o ar é desligado e o diafragma relaxa, fazendo com que as garras se fechem até o contato com a peça, centralizando-a. A concentricidade consistente é mantida com desvio máximo controlado em até 1/3 da tolerância da peça.

Aplicações

• Componentes automotivos e produção
• Fabricação de eixos de comando
• Retificação e acabamento
• Operações secundárias: retificação, mandrilamento, faceamento, torneamento leve

Características / especificações técnicas

• Nome do produto: Master Jaw Diaphragm (mandril de diafragma universal de alta precisão)
• Princípio de funcionamento: flexão do diafragma, sem peças deslizantes
• Entrada de ar: tubo 1/4" (pelo fuso e placa adaptadora)
• Curso do pistão sob pressão: ≈ 0,030"
• Atuação das garras: luva de empuxo transmite movimento ao diafragma; garras abrem com ar, fecham quando o ar é desligado
• Controle de concentricidade: consistente, desvio máximo ≤ 1/3 da tolerância da peça
• Pressão de fixação: obtida por diafragma em aço mola para superfícies internas/externas
• Itens incluídos: conjunto de diafragma unitizado, cilindro de ar autônomo, adaptador de placa, acoplamento deslizante rotativo
• Usos típicos: retificação, acabamento, trabalhos em eixos de comando, peças automotivas, operações secundárias de usinagem
