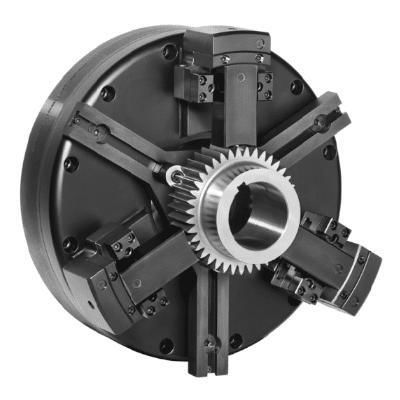

Mandril de fixação de peças para torneamento PLD

de retificaçãopull-backde troca rápida

Visão geral do produto
O mandril de diafragma Pitch Line (PLD) é um mandril de diafragma de alta precisão de aplicação universal, direcionado principalmente para famílias de engrenagens. Projetado para operações de torneamento endurecido e retífica onde repetibilidade, intercambialidade e circularidade são críticas. O projeto centra-se num sistema simples de mudança rápida: um pino de comprimento fixo posiciona-se contra a mandíbula master do diafragma e estende a distância até o diâmetro primitivo. O pino está alojado numa mandíbula que orienta a unidade e contém o alojamento Quick Change de encaixe com parafuso de retenção. A substituição dos conjuntos de pinos desgastados realiza-se deslizando os pinos antigos para fora e inserindo novos sem necessidade de ajuste.

Vantagens

• Troca de mandíbulas em 60 segundos
• Acomoda qualquer número de dentes
• Compensação para variações do espaço entre dentes
• Pinos sincronizadores opcionais para autoload
• Ação padrão de "pull-back"
• Compensação de força centrífuga para velocidades mais altas
• Manutenção mínima - sem partes deslizantes
• Conjunto leve

Características técnicas

• Pinos de engrenagem de comprimento fixo estendem-se desde o diâmetro primitivo do engrenagem até o diâmetro da mandíbula master do diafragma; os pinos atravessam as mandíbulas para que a precisão de intercâmbio das mandíbulas não seja crítica
• Parafusos de retenção de 1/2 volta
• Os pinos são firmemente retidos nas mandíbulas com O-ring (não mostrado)
• Os pinos são substituídos puxando os pinos antigos e deslizando os novos para as mandíbulas; nenhum ajuste necessário
• Pinos de comprimento fixo uniformes em comprimento dentro de .0002" no contacto com o diâmetro primitivo (P.D.) do engrenagem

Aplicações

• Famílias de engrenagens incluindo:
  • Engrenagem solar
  • Coroa
  • Pistão
  • Saída
  • Engrenagens retos
  • Engrenagens helicoidais
• Aplicações de torneamento endurecido e retífica

Brochura Pitch Line
A brochura do produto Pitch Line está disponível para informações e especificações detalhadas.

Especificações técnicas

• Modelo: mandril de diafragma Pitch Line (PLD)
• Pinos de engrenagem de comprimento fixo e troca rápida posicionam-se no diâmetro primitivo
• Troca de mandíbulas em 60 segundos
• Parafusos de retenção 1/2 volta
• Pinos retidos com O-ring
• Substituição de pinos: simples slide in/out, sem ajuste necessário
• Pinos de comprimento fixo uniformes dentro de .0002" no contacto P.D.
• Compensação de força centrífuga permite velocidades de spindle mais altas
• Ação padrão de pull-back
• Pinos sincronizadores opcionais para sistemas de autoload
• Manutenção mínima; sem partes deslizantes
• Conjunto leve adequado para famílias de engrenagens e torneamento duro/retífica
