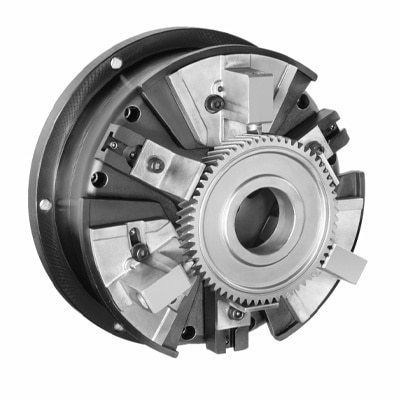

Placa de torno de diafragma

com porta-pinça "pullback"em açode alta precisão

Descrição do produto
Os mandris de diafragma Universal Gear (UG) são mandris de alta precisão, do tipo diafragma, projetados para longas séries de produção com trocas de ferramenta pouco frequentes. O sistema UG adapta-se a múltiplas configurações de engrenagens e requer utillagem superior mínima. A troca entre tipos de engrenagens é rápida e pode ser concluída em minutos. Os mandris de diafragma não possuem peças deslizantes ou componentes desgastáveis, reduzindo tempos de inatividade e custos de manutenção.

Vantagens

• Ausência de peças deslizantes — elimina atrito e desgaste, reduzindo a manutenção.
• Diafragma em aço mola gera pressão de aperto em superfícies internas ou externas para concentricidade controlada.
• Precisão consistente e repetível em séries de produção.
• Ação de recuo contra batentes fixos assegura localização positiva e repetível.
• A mobilidade do diafragma permite «flutuar» para compensar erros de espaçamento por usinagem ou distorção por tratamento térmico.
• Troca de engrenagens simples e rápida que reduz o tempo de preparação.

Características técnicas

• Sistema de aperto tipo diafragma sem peças deslizantes ou sujeitas a desgaste.
• Diafragma em aço mola fornecendo pressão de aperto uniforme para fixação interna e externa.
• Ação de recuo contra batentes fixos para posicionamento preciso e repetível.
• Capacidade de flutuação do diafragma para acomodar variações de espaçamento e distorções.
• Projetado para concentricidade consistente e alta precisão em torneamento duro e retificação.

Aplicações

• Famílias de engrenagens incluindo:
  • Sol
  • Anel
  • Pinhão
  • Saída
  • Dentes retos
  • Engrenagens helicoidais
• Operações de torneamento duro e retificação
• Componentes para juntas homocinéticas (CV) automotivas e peças de engrenagem relacionadas

Folheto do produto
O folheto Universal Gear está disponível junto ao fabricante com gamas e especificações detalhadas.

Especificações técnicas

• Tipo de produto: Mandril de diafragma Universal Gear (UG).
• Uso pretendido: Longas séries de produção com trocas de utillagem pouco frequentes; adaptável a várias configurações de engrenagens.
• Mecanismo de aperto: Diafragma em aço mola, sem peças deslizantes.
• Localização/controlo: Ação de recuo contra batentes fixos para localização positiva e repetível.
• Compensação: Flutuação do diafragma para compensar erros de espaçamento por usinagem ou tratamento térmico.
• Manutenção: Mínima — sem peças móveis desgastáveis, redução do tempo de inatividade.
• Troca de ferramenta: Simples e rápida entre tipos de engrenagens (minutos) com utillagem superior mínima.
• Desempenho: Concentricidade consistente e alta precisão adequada para torneamento duro, retificação e usinagem de engrenagens.
