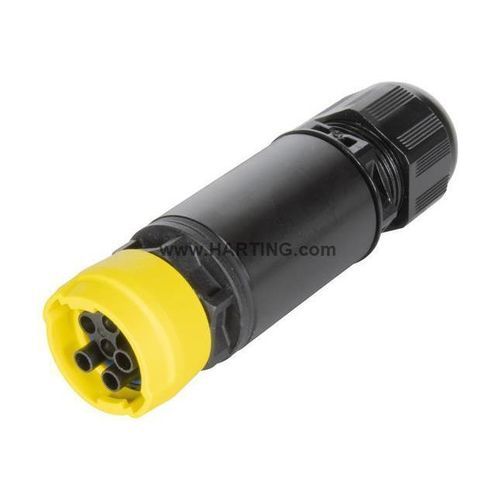

Conector de dados S15_CC_STR_AC_CRT_F_6P_6-13

de alimentação elétricade cabo a cabocircular

Visão geral do produto

• Conector de cabo, fêmea, terminação por crimpagem
• Inserto em poliamida (PA), capa/encaixe preto
• 6 contactos: 2 sinal, 3 potência, 1 contacto PE
• Secção do condutor: 0,14–2,5 mm² (AWG 26–14)
• Gama de aperto: 6–13 mm
• Grau de proteção: IP65 / IP67

Identificação
Categoria: Conectores
Série: Conectores circulares tamanho 15
Elemento: Conector de cabo
N.º do artigo: 97 00 000 1411

Versão
Método de terminação: Crimpagem
Género: Fêmea
Blindagem: Não blindado
Número de contactos: 6 (sinal: 2; potência: 3; especial: 1x PE)

Característ. técnicas
Secção do condutor: 0,14–2,5 mm²
Secção (AWG): AWG 26–14
Corrente nominal (sinal): 10 A
Tensão nominal (sinal): 63 V AC/DC
Tensão de impulso nominal (sinal): 1,5 kV
Grau de poluição (sinal): 3
Corrente nominal (potência): 16 A
Tensão nominal (potência): 600 V AC
Tensão de impulso nominal (potência): 6 kV
Grau de poluição (potência): 3
Temperatura limite: -30 … +90 °C
Ciclos de acoplamento: ≥ 100
Grau de proteção segundo IEC 60529: IP65 / IP67
Gama de aperto: 6–13 mm
Grupo de isolamento: I (CTI ≥ 600)

Propriedades do material
Material do inserto: Poliamida (PA), preto
Cor da capa/caixa: Preto
Classe de inflamabilidade (UL 94): HB
RoHS: em conformidade
ELV: em conformidade
China RoHS: e
REACH Anexo XVII/Anexo XIV/SVHC: Não contido
California Proposition 65: Não contido

Especificações e aprovações
Normas: IEC 61076-2-116; IEC 60228; IEC 61984

Dados comerciais
Embalagem: 1
País de origem: Roménia
Número tarifário europeu: 85366990
eCl@ss: 27440115 Conector circular (conjunto)

Resumo técnico

• Tipo: Conector de cabo, fêmea, terminação por crimpagem
• Contactos totais: 6 (2 sinal, 3 potência, 1 PE)
• Secção do condutor: 0,14–2,5 mm² (AWG 26–14)
• Correntes nominais: sinal 10 A, potência 16 A
• Tensões nominais: sinal 63 V AC/DC, potência 600 V AC
• Tensões de impulso: sinal 1,5 kV, potência 6 kV
• Grau de proteção: IP65 / IP67
• Gama de aperto: 6–13 mm
• Temperatura de funcionamento: -30 … +90 °C
• Material do inserto: Poliamida (PA), preto
• Normas: IEC 61076-2-116; IEC 60228; IEC 61984
