Conexão passa-muro para painéis S15_PFT_STR-FM_AC_F_CRT_w/o-contactspara painel frontalmulti-passagensIP65
Guardar nos favoritos
Comparar
Características
- Uso previsto
- para painéis, para painel frontal
- Construção
- multi-passagens
- Grau de proteção
- IP67, IP65
Descrição
Visão geral do produto

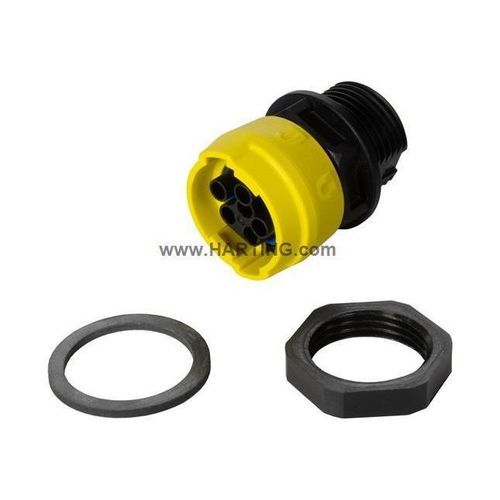

Passante de painel para montagem frontal. A imagem é apenas ilustrativa. Consulte a descrição do produto.
Identificação
Versão
Características técnicas
Propriedades do material
Especificações e aprovações
Dados comerciais
Características
Passante de painel para montagem frontal. A imagem é apenas ilustrativa. Consulte a descrição do produto.
Identificação
- Categoria: Conectores
- Série: Conectores circulares Tamanho 15
- Elemento: Passante de painel
- Especificação: para montagem frontal
Versão
- Género: Fêmea
- Blindagem: Não blindado
- Número de contactos: 5 (2 sinal, 3 potência)
- Contacto PE: Sim
- Tipo de fecho: Fecho basculante
- Conteúdo da embalagem: incl. porca de aperto
- Detalhes: Contactos crimp devem ser encomendados separadamente. Espessura da parede do painel: máx. 5 mm com porca de aperto; >5 mm apenas com caixa metálica aterrada ou caixa de plástico.
Características técnicas
- Seção do condutor: 0.14 ... 2.5 mm² (AWG 26 ... AWG 14)
- Corrente nominal (sinal): 10 A; Tensão nominal (sinal): 63 V AC/DC; Tensão de impulso (sinal): 1,5 kV; Grau de poluição (sinal): 3
- Corrente nominal (potência): 16 A; Tensão condutor-terra (potência): 450 V AC / 600 V DC; Tensão condutor-condutor (potência): 630 V AC/DC; Tensão de impulso (potência): 6 kV; Grau de poluição (potência): 3
- Binário de aperto (porca): 2 Nm
- Temperatura limite: -30 ... +90 °C
- Ciclos de acoplamento: ≥ 100
- Nível de proteção (IEC 60529): IP65 / IP67
- Grupo de isolamento: I (CTI ≥ 600)
- Espessura do painel: 1 ... 10 mm
Propriedades do material
- Material do inserto: Poliamida (PA), cor: preto
- Material do capuz/caixa: Poliamida (PA)
- Inflamabilidade (UL 94): V-0
- RoHS: conforme; ELV: conforme; China RoHS: e
- REACH / SVHC / Anexo XIV / Anexo XVII: Não contidos
- California Proposition 65: Não contido
Especificações e aprovações
- IEC 61076-2-116
- IEC 61984
Dados comerciais
- Tamanho da embalagem: 25
- País de origem: Roménia
- Número da tarifa aduaneira da UE: 85366990
- eCl@ss: 27440103 (Conector sensor-atuador chassis)
- UNSPSC 24.0: 39121413
Características
- Tipo: Passante de painel, montagem frontal
- Contactos: 5 (2 sinal, 3 potência) com contacto PE
- Fecho: Fecho basculante; incl. porca de aperto
- Valores elétricos (sinal): 10 A / 63 V AC/DC; impulso 1,5 kV
- Valores elétricos (potência): 16 A; 450 V AC (condutor-terra), 600 V DC (condutor-terra), 630 V AC/DC (condutor-condutor); impulso 6 kV
- Proteção: IP65 / IP67
- Temperatura de funcionamento: -30 ... +90 °C
- Intervalo de condutores: 0.14 ... 2.5 mm² (AWG 26 ... 14)
- Material: Poliamida (PA), inserto preto, UL94 V-0
- Conformidade: RoHS, ELV, REACH/California Prop 65 – não contidos
