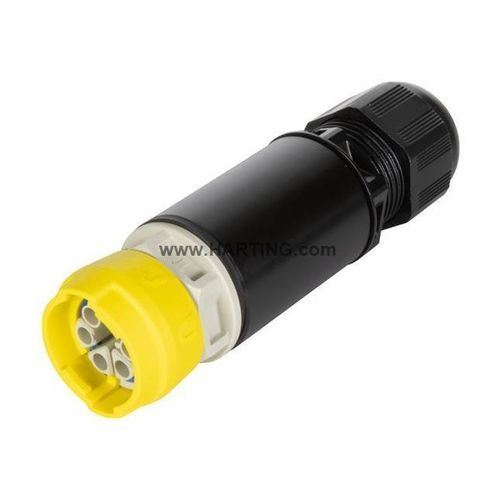

Conector combinado S15_PFT_STR-FM_AC_M_CRT_w/o-contacts

de cabo a cabocircularde crimpar

Identificação
Categoria: Conectores
Série: Conectores circulares tamanho 15
Elemento: Conector de cabo
N.º do artigo: 97 00 000 1412

Características principais

• Conector de cabo, fêmea
• Terminação por crimpagem
• Insertos em poliamida (PA), cor cinzenta
• Tampa/carcasa preta
• 6 contactos (3 sinal, 2 potência, 1 PE)
• Secção do condutor: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Faixa de aperto: 6 ... 13 mm
• Grau de proteção: IP65 / IP67
• Fecho basculante

Contactos e disposição
Número de contactos: 6
Número de contactos de sinal: 3
Número de contactos de potência: 2
Número de contactos de terra de protecção: 1 (contacto PE)
Tipo de fecho: Fecho basculante

Dados técnicos
Secção do condutor (mm²): 0,14 ... 2,5 mm²
Secção do condutor (AWG): AWG 26 ... AWG 14
Corrente nominal (sinal): 4 A
Tensão nominal (sinal): 48 V AC/DC
Tensão de impulso nominal (sinal): 1,5 kV
Grau de poluição (sinal): 3
Corrente nominal (potência): 20 A
Tensão nominal (potência): 48 V AC
Tensão de impulso nominal (potência): 0,8 kV
Grau de poluição (potência): 3
Temperatura limite: -30 ... +90 °C
Ciclos de acoplamento: ≥ 100
Grau de protecção (IEC 60529): IP65 / IP67
Faixa de aperto: 6 ... 13 mm
Grupo de isolamento: I (CTI ≥ 600)

Materiais e conformidade
Material do inserto: Poliamida (PA)
Cor do inserto: Cinzento
Cor da tampa/carcasa: Preto
Classe de inflamabilidade (UL 94): HB
RoHS: conforme
ELV: conforme
China RoHS: e
REACH Anexo XVII / XIV / SVHC: Não contém
California Proposition 65: Não contém

Especificações / aprovações
IEC 61076-2-116
IEC 60228
IEC 61984

Dados comerciais
Tamanho da embalagem: 1
País de origem: Roménia
Número da tarifa aduaneira europeia: 85366990
eCl@ss: 27440115 Circular connector (set)

Especificações técnicas

• Categoria: Conectores
• Série: Conectores circulares tamanho 15
• Elemento: Conector de cabo, fêmea
• Método de terminação: Crimpagem
• Blindagem: sem blindagem
• Total de contactos: 6 (3 sinal, 2 potência, 1x PE)
• Secção do condutor: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Corrente nominal (sinal): 4 A; (potência): 20 A
• Tensão nominal (sinal): 48 V AC/DC; (potência): 48 V AC
• Tensões de impulso nominais: sinal 1,5 kV; potência 0,8 kV
• Grau de poluição: 3
• Grau de protecção: IP65 / IP67
• Faixa de aperto: 6 ... 13 mm
• Temperatura limite: -30 ... +90 °C
• Ciclos de acoplamento: ≥ 100
• Material/ cor do inserto: Poliamida (PA), cinzento; tampa/carcasa preta
• Inflamabilidade UL94: HB
• Normas: IEC 61076-2-116, IEC 60228, IEC 61984
• Tamanho da embalagem: 1
• País de origem: Roménia
