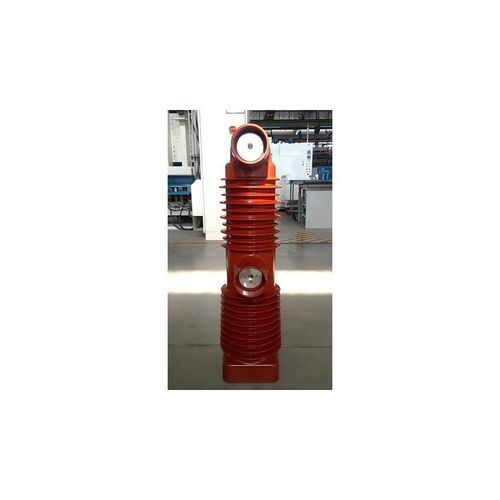

Polo encapsulado em resina epóxi JZDNpara disjuntor a vácuopara disjuntor a vácuo
Guardar nos favoritos
Comparar
Características
- Outras características
- em resina epóxi, para disjuntor a vácuo
- Tensão
40,5 kV
- Corrente
MÁX: 2.500 A
MÍN: 1.250 A
Descrição
Principais características do produto
Parâmetros técnicos principais
Modelo / especificações
- Desempenho de isolamento excecional:
- Encapsulamento integral: câmara de extinção a vácuo e condutores do circuito principal totalmente embutidos em resina epóxi de alto desempenho, eliminando riscos de flashover superficial e rastreio por poluição
- Distribuição uniforme do campo elétrico: a estrutura encapsulada otimiza e uniformiza o campo para aumentar a rigidez dielétrica
- Alta rigidez dielétrica: a resina epóxi fornece elevados níveis de isolamento
- Resistente a poeira e humidade: projeto totalmente vedado protege contra poeira, humidade, névoa salina e gases corrosivos, mantendo a estabilidade do isolamento
- Elevada resistência mecânica e tolerância ambiental:
- Construção robusta: estrutura curada em epóxi oferece alta resistência mecânica e rigidez para suportar impactos, vibrações e tensões
- Adequado para climas severos: aplicável em grandes altitudes, temperaturas altas/baixas e alta humidade
- Resistência à corrosão: a resina epóxi resiste a muitos agentes químicos
- Design compacto e alto nível de integração:
- Economia de espaço: tecnologia encapsulada elimina suportes isolantes tradicionais e espaços de ar, reduzindo o volume da coluna e do equipamento
- Projeto simplificado: integra múltiplas funções para simplificar a arquitetura interna do disjuntor
- Alta fiabilidade e longa vida útil:
- Baixa manutenção: construção vedada isola componentes críticos do ambiente, minimizando necessidades de manutenção
- Proteção da câmara de extinção a vácuo: a resina epóxi protege a carcaça cerâmica da unidade de interrupção contra danos mecânicos e ambientais
- Desempenho estável: propriedades elétricas e mecânicas estáveis ao longo do ciclo de vida
- Excelente desempenho anti-condensação: superfície epóxi lisa e baixa permeabilidade ao vapor de água reduz a formação de condensação em condições de humidade variável
- Circuito condutor otimizado:
- Baixa resistência de circuito: condutores montados antes do encapsulamento asseguram contactos fiáveis e baixa resistência
- Boa dissipação térmica: projeto que combina caminhos térmicos internos e estruturas externas de dissipação para controlar o aumento de temperatura
- Alta capacidade de corrente: conceção fiável que garante corrente nominal e capacidade de corte em curto-circuito
- Ambientalmente seguro:
- Não poluente: materiais epóxi não tóxicos e processos que cumprem requisitos ambientais
- Sem óleo nem SF6: extinção por vácuo e isolamento sólido eliminam riscos associados a óleo e SF6
- Instalação e manutenção fáceis:
- Design modular: o pólo é fornecido como módulo para instalação e substituição rápidas
- Interfaces padronizadas: interfaces mecânicas e de armário projetadas para boa intercambiabilidade
Parâmetros técnicos principais
- Tensão nominal: 40,5 kV
- Frequência nominal: 50 Hz
- Corrente nominal: 1250 A – 2500 A
- Tensão de apoio em frequência industrial (1 min, rms): 95 kV
- Tensão de impulso por raios (1,2/50 μs, pico): 185 kV
- Nível de descarga parcial: ≤5 pC
- Sequência de operação: O-0.3s-CO-180s-CO
- Operações mecânicas: 10000 ciclos (M2)
- Operações de corte em curto-circuito: 30 vezes (E2)
- Pressão de contato (nominal): 3100 ± 200 N
- Pressão de contato inicial: 2200 ± 160 N
- Resistência de circuito no limite inferior da pressão de contato nominal: ≤20 μΩ
- Distância de abertura do contato: 19 ± 1 mm
- Curso extra: 6 ± 2 mm
Modelo / especificações
- Série de modelos: série JZDN
- Material de encapsulamento: resina epóxi de alto desempenho
- Equipamentos aplicáveis: disjuntores a vácuo, quadros câmara
- Classificações típicas: 40,5 kV; 1250–2500 A (personalizável)
- Nível de proteção: encapsulamento epóxi totalmente vedado
