Conjunto de manobra e controle de frequência SLVA

trifásicoCAde baixa tensão

Descrição do produto

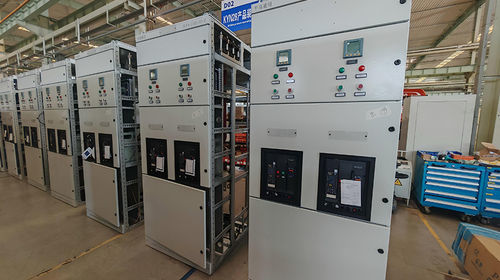

O quadro SLVA é um aparelho de baixa tensão padronizado pelo State Grid, para instalação em ambientes internos em sistemas trifásicos CA 50 Hz. Possui tensão de isolamento nominal de 690 V, tensão operacional nominal de 400 V, faixa de corrente nominal de 1600–2500 A e capacidade de interrupção de curto‑circuito de 50–65 kA. O quadro adota uma estrutura modular de compartimentação fixa, de concepção compacta, permitindo alojar múltiplas unidades funcionais em espaço reduzido. É amplamente utilizado em centrais elétricas, subestações, empresas industriais e mineiras, edifícios e projetos municipais para distribuição de energia, comando de motores e compensação de energia reativa.

Principais parâmetros técnicos

• Corrente nominal da barra horizontal: 1250 / 2000 / 2500 A
• Corrente de resistência por curto tempo da barra horizontal: ≥35 / ＞50 / ≥65 kA
• Corrente nominal da barra vertical: 1250 / 1600 A
• Corrente de resistência por curto tempo da barra vertical: ≥35 / ≥40 kA
• Tensão de resistência em frequência industrial: circuito principal (interruptor principal e barra horizontal) fase‑fase e fase‑terra 2,2 kV (sem ruptura/flashover); circuitos auxiliares ligados ao circuito principal 1,89 kV (sem ruptura/flashover); isolantes e alças isolantes envolvidas em folha metálica para partes energizadas 2,835 kV (sem ruptura/flashover)
• Folga elétrica: circuito principal (incluindo interruptor principal e disjuntor em quadro) ≥14 mm (correspondente a Uimp = 12 kV); disjuntor em caixa ≥8 mm (Uimp = 8 kV); outros circuitos auxiliares de comando ≥1,5 mm
• Distância de fuga: circuito principal (incluindo interruptor principal e disjuntor em quadro) ≥16 mm (correspondente a Uimp = 1000 V); disjuntor em caixa ≥12,5 mm (Uimp = 800 V); outros circuitos auxiliares ≥4 mm
• Grau de proteção: quadro IP4X, aberturas de ventilação IP3XD, topo do quadro IP3X
• Resistência de isolamento: >10 MΩ
• Resistência de aterramento: porta do instrumento ao ponto de aterramento principal ≤100 MΩ, porta frontal ao ponto de aterramento principal ≤100 MΩ, suporte de montagem do disjuntor ao ponto de aterramento principal ≤100 MΩ, porta traseira ao ponto de aterramento principal ≤100 MΩ, suporte da barra de terminais ao ponto de aterramento principal ≤100 MΩ
• Dimensões externas (L × P × A, sem portas): Shanghai compacto 500 × 800 × 2200 mm; Shanghai geral 900 × 800 × 2200 mm; State Grid compacto 700/900 × 800 × 2200 mm; State Grid geral 800/1000 × 800 × 2200 mm

Características / Especificações técnicas

• Projetado para sistemas trifásicos CA 50 Hz
• Tensão de isolamento nominal: 690 V; tensão operacional nominal: 400 V
• Faixa de corrente nominal: 1600 A–2500 A
• Capacidade de interrupção em curto‑circuito: 50 kA–65 kA
• Estrutura modular e compartimentada fixa para elevada utilização do espaço
• Aplicações: centrais, subestações, empresas industriais, edifícios, sistemas de distribuição municipais
• Várias opções de barramentos e níveis de resistência para atender requisitos regionais e normativos
