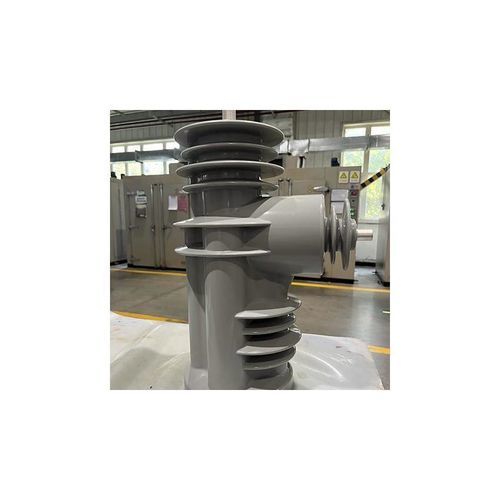

Bucha para transformador de média tensão

Principais características do produto

• O isolador integrado primário-secundário combina sensor de tensão, sensor de corrente e módulo de captação de energia no poste, alcançando um design compacto e integrado.
• Adota uma estrutura modular de inserção traseira dominante: sensor de tensão e unidade de captação com dimensões e aparência uniformes, boa intercambiabilidade e fácil substituição; alta taxa de sucesso na moldagem dos postes acabados.
• O sensor de tensão utiliza um esquema de divisor capacitivo sem ressonância ferromagnética, proporcionando alta precisão e boa consistência.
• O sensor de corrente usa uma solução LPCT de bobina dupla com síntese independente de sequência zero; a precisão atende aos requisitos da classe 1S padronizada pela State Grid.
• Projeto de blindagem de equipotencial embutido que garante excelente desempenho de isolamento; descarga parcial por poste <3 pC (1.2Ur), equipamento completo <10 pC (1.2Ur).

Principais parâmetros técnicos
Relação de tensão nominal: Tensão de fase: (10kV/√3)/(3.25V/√3); Sequência zero: (10kV/√3)/(6.5V/3)
Classe de exatidão: Tensão de fase: 0,5; Tensão de sequência zero: 3P
Carga nominal: 2 MΩ ±5%
Relação de transformação nominal: Fase: 600A/1V; Sequência zero: 20A/0,2V
Tensão primária nominal: 10/√3 kV (unidade de captação capacitiva)
Tensão de saída secundária: DC27V
Potência de captação: 6W–8W

Características / Especificações técnicas

• Integração do sensor de tensão, sensor de corrente e módulo de captação para um design compacto e unificado.
• Estrutura modular de inserção traseira para facilitar a manutenção e alta intercambiabilidade.
• Medição de tensão por divisor capacitivo para desempenho estável e alta precisão.
• Medição de corrente por projeto LPCT de dupla bobina, conforme a precisão 1S da State Grid.
• Blindagem de equipotencial embutida para isolamento superior e baixas características de descarga parcial.
