Analisador para rede NANL-B500G-RE BUNDLE

portátildigitaisem tempo real

Visão geral
O netANALYZER é uma ferramenta para a análise simples de redes Ethernet em tempo real. Inclui hardware de captura para gravar os telegramas na rede e um software gráfico para Windows com amplas funções de análise. Com o software adicional netANALYZER Scope, é possível medir dados numa interface gráfica intuitiva com funções de osciloscópio (valores de processo, carga da rede, eventos de comunicação, jitter de telegramas) sem afetar a rede Ethernet ou o PLC. O netANALYZER também pode ser usado em modo autónomo sem PC.

O pacote inclui

• netANALYZER Box NANL-B500G-RE incluindo a fonte de alimentação
• netANALYZER Scope com todas as funcionalidades licenciadas
• Cabo patch Ethernet para ligação do analisador

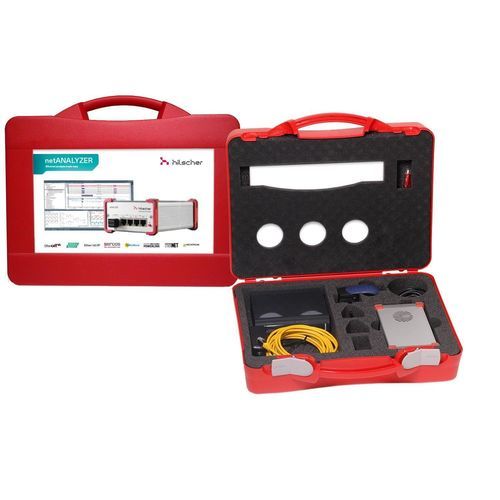

• Mala de transporte NANL-B500G-RE CASE
• Chave de fendas para ligar uma fonte COMBICON ou os GPIO

Destaques

• Pacote completo numa caixa robusta para transporte e armazenamento seguros
• Inclui netANALYZER Box NANL-B500G-RE
• Software netANALYZER Scope totalmente licenciado
• Oferta exclusiva e limitada (conforme indicação na página do produto)

Protocolos suportados

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

características / especificações técnicas

• Nome do produto: NANL-B500G-RE (dispositivo portátil com interface PC Gigabit Ethernet para Ethernet em tempo real e redes 10/100BASE-TX; capacidade de funcionamento autónomo)
• Número de peça (referência da família de produtos na página): 7313.100 / número de encomenda do pacote 7313.105
• Função: Analisador Ethernet passivo para sistemas RT-Ethernet; captura frames Ethernet recebidos e pode registar eventos de quatro entradas digitais
• Tensão de alimentação: 24 V DC ±6 V DC
• Corrente máxima (típica): 700 mA (a 24 V)
• Consumo típico: 16,8 W
• Conector de alimentação: COMBICON de 3 pinos (comprimento máximo do cabo 3 m) ou ficha alternativa (comprimento máximo 3 m). Apenas uma utilização alternativa permitida.
• Interface sistema/PC: Ethernet Gigabit RJ45 (UPLINK 1 Gb/s)
• Interface de captura: USB 2.0 (para disco rígido ou pen drive), máx. 500 mA ou alimentação externa
• Modo autónomo: Taxa de dados aprox. a 50% de carga de rede ao capturar a partir de um TAP
• Interface de medição: 4 tomadas RJ45, configuradas como 2/4 canais de comunicação com TAP integrado (TAP A, TAP B), cada uma com duas portas para capturar ambos os sentidos (total 4 portas: Porta 0 a Porta 3)
• Sinais digitais: 4× GPIO entrada/saída (3,3 V e 24 V) para capturar sinais digitais ou ativar saídas
• Precisão/resolução do timestamp: ±5 ns precisão, 1 ns resolução
• Elementos de operação: Interruptor de alimentação e botão REC para ativar a gravação de dados em modo autónomo
• Temperatura ambiente (operação): 0 °C a +55 °C (fluxo de ar durante medição: 0,5 m/s)
• Temperatura ambiente (armazenamento): -10 °C a +70 °C
• Humidade: 10 % … 95 % de humidade relativa, sem condensação
• Grau de poluição: Utilização em ambiente de grau de poluição 2
• Altitude: 0 m … 2000 m
• Dimensões do dispositivo (C × L × A): 115 × 62 × 173 mm
• Peso: aprox. 820 g
• Conformidade / RoHS: Conforme RoHS; marcações CE e UKCA presentes
• Normas EMC (seleção): Emissão EN IEC 61000-6-4:2019; Imunidade EN IEC 61000-6-2:2019; ESD ±8 kV ar / ±6 kV contacto; RF irradiada 80–1000 MHz & 1,0–2,7 GHz (10 V/m) etc.
