Sistema de análise de dados LIC/SCP series

automático

Visão geral

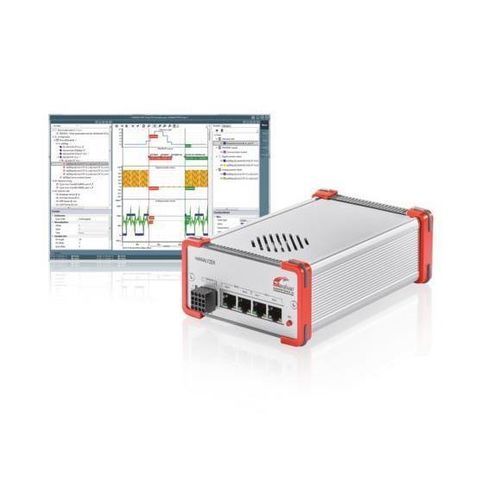

netANALYZER Scope (LIC/SCP) é uma extensão de software para a ferramenta de análise Ethernet netANALYZER que interpreta automaticamente o tráfego de telegramas específico do sistema e apresenta os valores de processo transferidos com nomes em texto, tipos de dados corretos e um carimbo temporal exato de 10 ns. Os valores de processo são gravados ciclo a ciclo para garantir que nenhum valor relevante seja perdido. A ferramenta também calcula métricas clássicas do netANALYZER, como jitter de telegrama, tempo de ciclo, tempo de encaminhamento e carga da rede, e detecta automaticamente eventos importantes, como alarmes ou telegramas de dados de processo ausentes. Dados e visualizações podem ser agrupados ou sobrepostos em vistas do tipo osciloscópio para revelar interconexões da camada de transmissão até a camada de aplicação, facilitando a localização de problemas.

Principais capacidades

• Interpretação automática do tráfego completo de telegramas específico do sistema
• Carimbo temporal exato de 10 ns para valores de processo
• Gravação ciclo a ciclo de valores de processo
• Cálculo de métricas: jitter de telegrama, tempo de ciclo, tempo de encaminhamento, carga da rede
• Detecção automática de eventos (alarmas, telegramas de dados de processo ausentes)
• Visualizações gráficas tipo osciloscópio com agrupamento e sobreposição de valores
• Condições de disparo livremente configuráveis para isolar efeitos esporádicos
• Análise passiva (não requer intervenção em PLCs ou software dos dispositivos)
• Salvar e carregar projetos de análise completos para revisão remota por especialistas
• Uso sem necessidade de profundo conhecimento das tecnologias Ethernet específicas (interpretação de telegramas integrada)

Destaques

• Interface gráfica intuitiva
• Evita a inspeção manual de longos registos de telegramas
• Não é necessário conhecimento aprofundado da tecnologia Ethernet para uso básico
• Funções de disparo abrangentes
• Salvar e carregar projetos de análise para colaboração

Protocolos suportados

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informações de pedido (seleção)
Nome do produto | Nº da peça | Breve descrição
LIC/SCP | 8582.001 | Extensão netANALYZER Scope, análise de dados process Ethernet
LIC/SCP/PN | 8582.030 | Add-on netANALYZER Scope, dados process e eventos PROFINET
LIC/SCP/QTPN | 8582.031 | Add-on netANALYZER Scope, PROFINET quicktester
LIC/SCP/ECAT | 8582.040 | Add-on netANALYZER Scope, dados process EtherCAT
LIC/SCP/CVF | 8582.050 | Add-on netANALYZER Scope, conteúdo de dados personalizável
LIC/NANL/SA | 8582.060 | Add-on NANL-B500G-RE, operação autónoma sem PC
LIC/SCP/PCAP | 8582.070 | Add-on netANALYZER Scope, importação de registos de frames de outras ferramentas
LIC/SCP/EIP | 8582.080 | Add-on netANALYZER Scope, dados process EtherNet/IP

Downloads / Documentação (disponível)
Guias de instalação de software (EN/DE), manual de instruções (EN/DE), documentação de licenciamento, notas de versão, folha de dados, infosheet.

Características técnicas / especificações

• Resolução do carimbo temporal: 10 ns
• Modo de gravação: passivo, captura ciclo a ciclo de valores process
• Métricas calculadas: jitter de telegrama, tempo de ciclo, tempo de encaminhamento, carga de rede
• Deteção de eventos: deteção de alarmes, telegramas process ausentes
• Disparo: condições de trigger livremente configuráveis
• Vistas de análise: vistas tipo osciloscópio com agrupamento e sobreposição
• Interoperabilidade: funciona independentemente do fabricante, das interfaces de diagnóstico ou da classe de desempenho do dispositivo
• Gestão de projetos: salvar e recarregar projetos de análise completos para análise remota
• Requisitos do utilizador: utilizável sem conhecimentos aprofundados dos protocolos Ethernet
• Integração: extensão para a ferramenta de análise Ethernet netANALYZER
