Analisador de rede de comunicação NANL-B500G-RE

portátildigitaispara inspeção

Visão geral

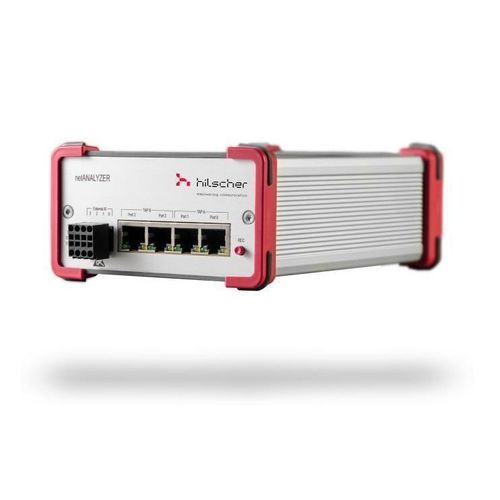

O netANALYZER NANL-B500G-RE é um analisador portátil e passivo para redes Ethernet em tempo real. O fornecimento inclui o equipamento de captura (dispositivo autónomo) e a aplicação de análise para Windows netANALYZER Scope. O hardware regista telegramas e carimbos temporais com elevada precisão e é compatível com ferramentas de terceiros, como o Wireshark, para inspeção ao nível do protocolo.

Principais capacidades

• Análise abrangente para sistemas Ethernet em tempo real (PROFINET, EtherNet/IP, EtherCAT, POWERLINK, Sercos, Modbus/TCP)
• Captura TAP passiva que não afeta a rede nem o PLC
• Visualização gráfica intuitiva com netANALYZER Scope (vistas tipo osciloscópio para valores de processo, carga de rede e jitter)
• Listas de estações, alarmes, valores de processo, medição de carga de rede e jitter de telegramas
• Gravação contínua com triggers configuráveis; botão REC para capturas autónomas em campo

Detalhes
O NANL-B500G-RE suporta operação autónoma sem PC: utilize o botão REC para capturas imediatas em campo. As funcionalidades avançadas de trigger permitem implantação a longo prazo em instalações: quando os critérios de trigger são cumpridos, o dispositivo gera instantâneos de telegramas para análise posterior no netANALYZER Scope. Quatro entradas digitais permitem correlacionar eventos com as capturas.

Protocolos suportados

• Ethernet
• Sercos Master / Slave
• PROFINET IO‑Controller / IO‑Device
• EtherNet/IP Scanner / Adapter
• EtherCAT Master / Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Client

Dados técnicos (resumo)
Nome do produto: NANL-B500G-RE
Número da peça: 7313.100
Descrição: dispositivo netANALYZER portátil com uplink Gigabit Ethernet para Ethernet em tempo real e redes 10/100BASE‑TX (dispositivo autónomo)
Função: analisador Ethernet passivo para sistemas RT‑Ethernet; captura frames Ethernet recebidos e dados de comunicação; captura eventos a partir de 4 entradas digitais
Alimentação: 24 V DC ±6 V DC
Corrente típica: 700 mA a 24 V
Consumo típico: 16.8 W
Conector de alimentação: COMBICON de 3 pinos ou ficha de barril alternativa (comprimento máximo de cabo 3 m em uso alternativo)
Interface PC / uplink: Gigabit Ethernet RJ45 (1 Gb/s)
Armazenamento de captura: USB 2.0 (HDD/pendrive), máx. 500 mA ou alimentação externa
Modo autónomo: ≈50 % de carga de rede ao capturar de um TAP
Interfaces de captura: 4× RJ45 (2/4 canais de comunicação com TAP integrado, captura full‑duplex)
I/O digitais: 4× GPIO (3,3 V e 24 V)
Precisão/Resolução de timestamp: ±5 ns / 1 ns
Controles: interruptor de energia, botão REC para gravação autónoma
Dimensões (C×L×A): 115 × 62 × 173 mm
Peso: ≈ 820 g
Temperatura de funcionamento: 0 °C … +55 °C
Temperatura de armazenamento: -10 °C … +70 °C
Humidade: 10 % … 95 % HR, sem condensação
Normas: CE, UKCA, RoHS; EMC: EN IEC 61000‑6‑4 / EN IEC 61000‑6‑2

Características / Especificações técnicas

• Modelo: NANL-B500G-RE
• Número da peça: 7313.100
• Formato: caixa autónoma portátil com uplink Gigabit e 4 portas RJ45 de captura
• Alimentação: 24 V DC ±6 V, tip. 16.8 W (700 mA)
• Interfaces: 1× uplink Gigabit Ethernet, 4× portas RJ45 de captura, USB 2.0 para armazenamento, 4× GPIO
• Capacidade TAP: TAP integrado por canal para captura full‑duplex
• Timestamp: precisão ±5 ns, resolução 1 ns
• Operação autónoma: botão REC e gravação baseada em triggers
• Dimensões & peso: 115 × 62 × 173 mm; ~820 g
• Conformidade: CE, UKCA, RoHS; ensaios EMC conforme normas EN
