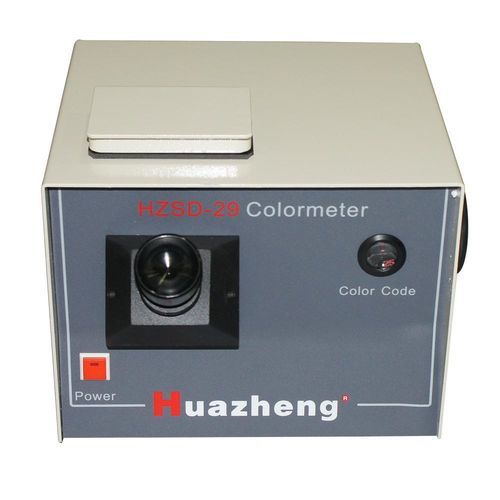

Colorímetro portátil HZSD-29 ASTM D1500

para análise de corpara laboratóriopara a indústria petrolífera

O instrumento é usado para determinar a cor de todos os tipos de óleo lubrificante e outros produtos derivados do petróleo, de acordo com a norma ASTM D1500. Durante o uso, a amostra de petróleo é injetada no tubo colorimétrico. Em seguida, a cromaticidade e o número de cor são determinados após a amostra ser comparada com a folha de cor padrão. Principais Indicadores Técnicos - Fonte de alimentação: 240 V, 100 W, além de uma lâmpada tipo concha de leite com revestimento fosco polido e temperatura de 2750 ± 50 K. - Tubo colorimétrico: Tubo de vidro colorido de fundo plano com diâmetro interno de Φ32,5~Φ33,4 mm e altura de 120~130 mm. - Disco de Cor Padrão: 26 furos de luz com diâmetro de Φ14, incluindo 25 contendo lâminas de vidro cujo número de cor varia sucessivamente e respectivamente de 1 a 25. O 26º furo está em branco. Composição do Instrumento - O instrumento consiste em um disco de luz padrão, lentes ópticas para observação, fonte de luz e tubo colorimétrico. - A cor é filtrada após a luz da fonte passar pela lâmina de vidro leitoso e a lâmina de vidro que filtra a luz solar. As características do espectro da luz padrão obtida são semelhantes às da luz do norte. - Dois feixes de luz paralelos são formados após a luz padrão passar pelo espelho plano refletor e pelo prisma. Esses dois feixes de luz compartilham o mesmo tamanho e forma, e iluminam simultaneamente e de maneira igual a lâmina de vidro colorida do disco de cor padrão e a amostra no tubo colorimétrico. - O disco de cor padrão contém 26 furos de luz com diâmetro de Φ14. Gire a roda giratória do disco de cor padrão no lado direito do instrumento para que o líquido da amostra possa escolher a cor correspondente correta no experimento de comparação de cores. - O tubo colorimétrico é colocado dentro através da posição da pequena tampa na parte superior do instrumento. - A lente ocular de observação consiste em um espelho convexo e um espelho côncavo. A lente ocular óptica tem a capacidade de ajustar o feixe de luz e focar. Características de Desempenho - A lente ocular de observação consiste em um espelho convexo e um espelho côncavo. Com sua ajuda, tanto a cor da amostra quanto a cor padrão podem ser observadas. - A lente ocular óptica tem a capacidade de ajustar o feixe de luz e focar, e é fácil de usar. - Sua estrutura é projetada de forma razoável e é confortável de manusear. - O número de cor corresponde ao número de cor da norma ASTM D1500. Método de Uso do Instrumento 1. Preparação a. Use papel de limpeza de lentes para limpar o tubo colorimétrico completamente. b. Introduza água destilada em um tubo colorimétrico de modo que a profundidade da água seja superior a 50 mm. Em seguida, coloque este tubo colorimétrico como líquido de referência no lado direito do compartimento com tampa. c. Introduza a amostra transparente no outro tubo colorimétrico de modo que a profundidade da água seja superior a 50 mm. Em seguida, coloque este tubo colorimétrico no lado esquerdo do compartimento com tampa e mantenha-o coberto. d. Se a amostra estiver turva e opaca, aqueça-a até que a cor turva desapareça. Em seguida, introduza-a no tubo colorimétrico e meça imediatamente. e. Se a cor da amostra for mais escura que a cor da lâmina de vidro padrão nº 25, o querosene é usado para diluir a amostra antes de medir a cor da mistura de querosene e amostra. A proporção do volume de amostra para querosene é 15:85. 2. Procedimento Experimental a. Ligue o interruptor de energia e gire a roda giratória do disco de cor padrão no lado direito do instrumento. Ao mesmo tempo, observe através da lente ocular de observação. Você verá dois semicírculos coloridos, dos quais o esquerdo é a cor da amostra, o outro é a cor padrão. Se a cor da amostra for igual à da lâmina de vidro padrão, as leituras no disco de figuras devem ser registradas como a cromaticidade da amostra. Se a cor da amostra estiver entre as cores de duas lâminas de vidro padrão adjacentes, então o intervalo do número de cor deve ser registrado, como nº 11-12, ou nº 15-16. A amostra medida após ser diluída deve ser anotada como "líquido diluído" no relatório. b. Após a medição ser concluída, desligue o interruptor de energia, retire o tubo colorimétrico e lave-o bem para uso posterior. Notas - Após o comprimento focal e a luz terem sido ajustados corretamente, a lente óptica não deve ser movida violentamente. Se o ajuste for necessário, deve ser manuseado com cuidado. - Quando o tubo colorimétrico que contém a amostra é colocado dentro do instrumento, a superfície externa e a inferior devem ser limpas completamente. - A lâmina de vidro de cor padrão deve ser verificada com o líquido de comparação de cor padrão ASM D1500 a cada seis meses. Se a diferença entre a cor da lâmina de cor e a cor do líquido de comparação de cor com o número de cor correspondente for maior que um número de cor, o disco de cor deve ser substituído ou enviado ao fabricante para ser padronizado. - Anexo: diagrama de comparação do número de cor. Lista de Embalagem No. | Item | Qtde 1 | Unidade principal | 1 2 | Tubo colorimétrico | 2 Especificações Técnicas / Características - Modelo: HZSD-29 - Aplicação: Determinação de cor de óleo lubrificante e produtos derivados do petróleo de acordo com ASTM D1500 - Fonte de alimentação: 240V, 100W - Tubo colorimétrico: Diâmetro interno Φ32,5~Φ33,4 mm, altura 120~130 mm - Disco de cor padrão: 26 furos de luz (25 com lâminas de vidro, 1 em branco) - Lente ocular de observação: Espelhos convexos e côncavos, feixe ajustável e foco - Estrutura: Disco de luz padrão, lentes ópticas, fonte de luz, tubo colorimétrico
